طرق فرملة المحركات ثلاثية الطور
3-الفرملة الكهرومغناطيسية
وذلك بعكس اتجاه الدوران لحظي

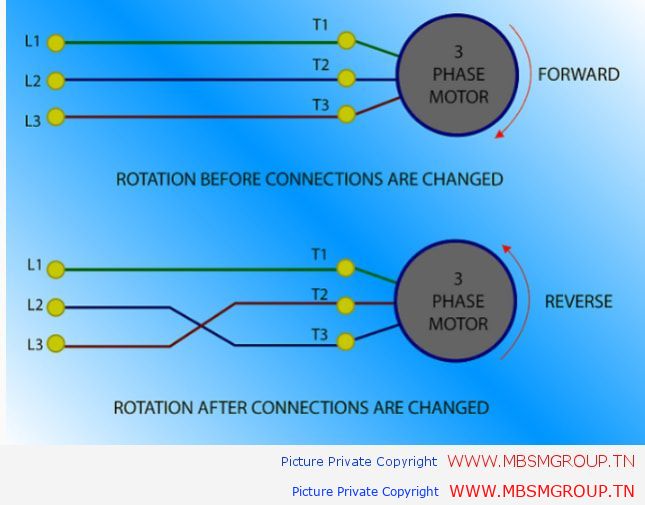

عندما نريد عكس حركة المحرك الثلاثي الطور نقوم بتبديل فازين فقط من الثلاثة فاز الموصلة الى أطراف المحرك

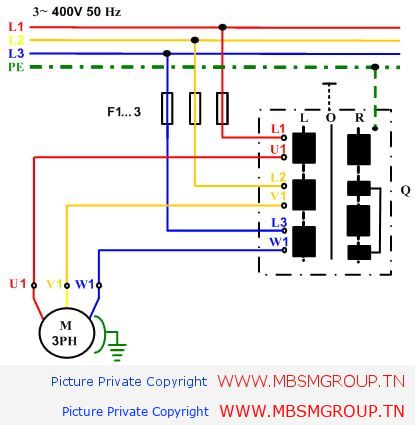

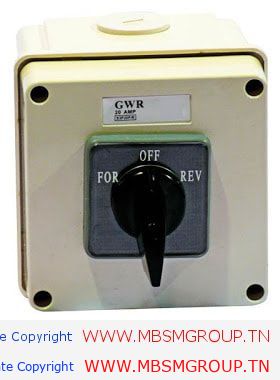

ويتم ذلك اما يدويا باستخدام مفتاح اسطواني خاص لتوصيل محرك ثلاثي اتجاهين
او آليا باستخدام كونتاكتورات ودائرة تحكم

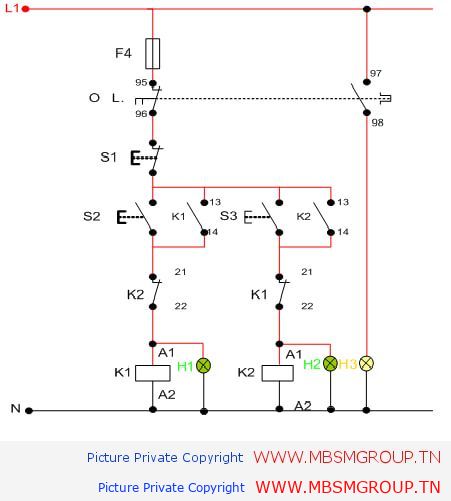

شرح دائرة تحكم لعكس اتجاه دوران لحظي لمحرك ثلاثي الطور
يعتمد مبدأ عمل الدائرة الكهربائية على سريان التيار الكهربائي خلال ملف الكونتاكتور K1 عن طريق ضاغط التشغيل S1
فيقوم الكونتاكتور بغلق التلامسات المفتوحة وفتح التلامسات المغلقة
فتغلق التلامـس 1-13 ويفتح التلامس 1-22 في الكونتاكتور K1 لضمان عدم وصول التيار الكهربائي الى ملف الكونتاكتور K2
وعند إيقاف المحرك بالضغط على ضاغط الإيقاف المزدوج S2 يفصل سريان التيار عن ملف الكونتاكتور K1 فتغلق التلامسات المفتوحة وتفتح التلامسات المغلقة
فيصل التيار الى ملف الكونتاكتور K2 من الفترة التي يستمر فيها الضغط على مفتاح الإيقاف ولغاية رفع اليد عن الضاغط
وهي الفترة التي يصل فيها التيار الى ملفات العضو الساكن في المحرك فيولد مجالا مغناطيسيا معاكس لجهة الدوران فيعمل على كبح العضو الدوار بشكل مباشر.

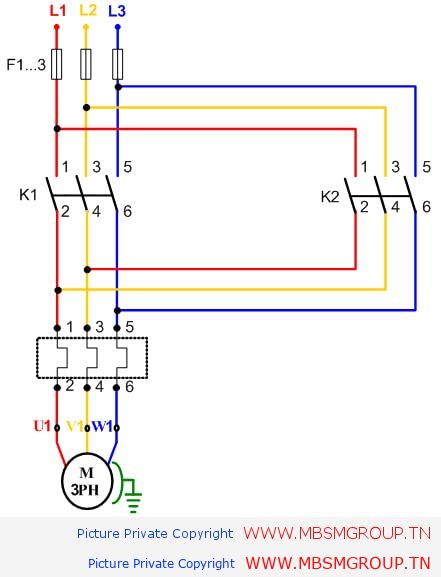

شرح دائرة القوى لعكس اتجاه دوارن محرك ثلاثي الطور :
يعتمد مبدأ عمل دائرة القوى على سريان التيار من المصدر الكهربائي الى دائرة المحرك عن طريق المصهرات و الكونتاكتور (K1) والحماية الحرارية حيث يتصل كل من L1-U1 ، L2-V1 ، L3-W1
عندما تغلق نقاط القدرة في تلامسات المفتاح التلامسي وعند التحويل للاتجاه الثاني يعمل الكونتاكتور (K2) على إيصال التيار من المصدر عبر نفس المصهرات والحماية الحرارية التي تم استخدامها في الاتجاه الأول حيث يتصل كل من L1 – V1 ، و L2 – U1 ، و L3 – W1
