في نظام التأريض TT
يتم تأريض نقطة النجم في المحولة على طرف الجهد المنخفض ذو التوصيلة النجمية (ستار) بشكل مباشر بدون اية مقاومة او ممانعة وهذه الطريقة في التأريض تسمى تأريض صلب (Solid earthing )وهذا النوع من التأريض يسمى تأريض التشغيل
كما يتم تأريض الهياكل المعدنية في امكنة التغذية بطريقة مستقلة عن طريق الوصل مع شبكة التأريض المخصصة للحماية وهذا النوع من التأريض يسمى تأريض الحماية
بالتالي يكون هناك مقاومة ارضي للحماية ومقاومة ارضي للتشغيل
يفضل ان تكون مقاومة ارضي التشغيل اقل او مساوية ل5 اوم وان تكون مقاومة ارضي الحماية اقل او مساوية ل2 اوم

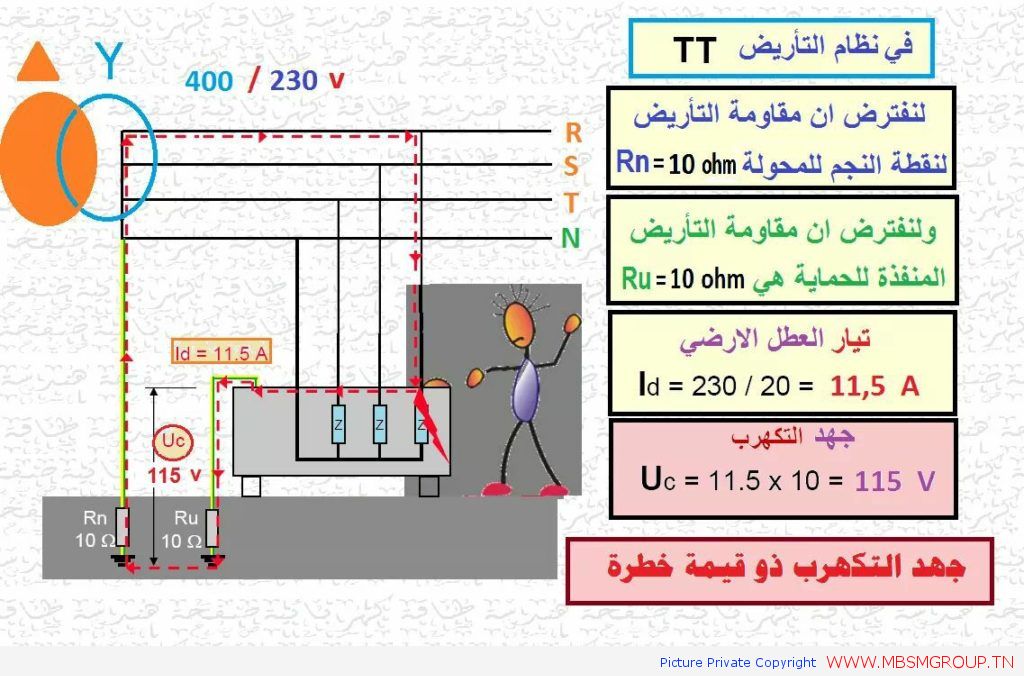

عندما يحدث تماس بين اي جزء حامل للجهد وبين الهيكل المؤرض تظهر لدينا الحالة المبينة بالصورة المرفقة مع ملاحظة انه مهما كانت قيم مقاومة التأريض ستكون النتيجة واحدة وهي ان جهد الهيكل المؤرض 115 فولت بالنسبة لنظام 230/400 فولت في ثانوي المحولة
ان قيمة الجهد هذه خطرة على الانسان في حالة لمس الهياكل المؤرضة التي تتعرض لحالة تماس مع الاجزاء الحاملة للجهد ومن هنا ومن هذه الزاوية بالتحديد يصبح النظام ذو الجهد الاقل 110/208 فولت اقل خطورة على الانسان بشكل كبير .
نلاحظ مما سبق ان القواطع الالية المستخدمة في مراكز التحويل والتي لاتكون عادة” مزودة بحماية تفاضلية غير فعالة في هذه الحالة لان تيار العطل قليل لذلك من الافضل ان تتوفر الحماية التفاضلية اضافة” الى الحماية المغناطيسية الحرارية في القواطع التي تغذي الالات والدارات الفرعية داخل المنشآت
