معلومات هامة في تركيب منظومات الطاقة الشمسية
في تركيب اي منظومة طاقة شمسية يجب اتباع المعلومات الموجودة على الانفيرتر
مثلا :
عندنا انفيرتر نظام off grid

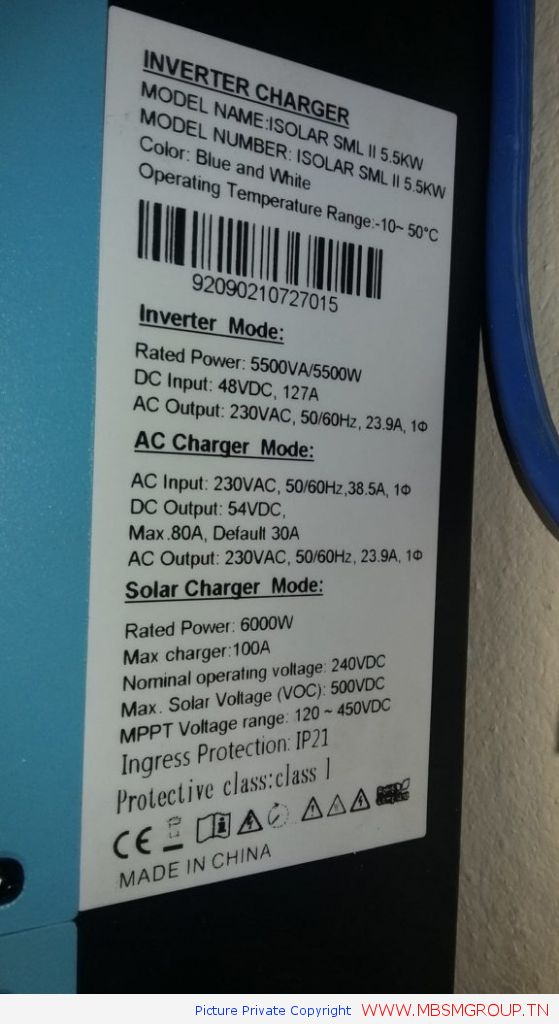

قدرة 5500w مدخل البطارية 48vdc مدخل الألواح الشمسية 450vdc
القواعد في التركيب:
1- يجب عدم توصيل مخرج الكهرباء من الانفيرتر مع شبكة الكهرباء مباشرة وتوصيله على الأحمال فقط
2- عندما يكون نظام الانفيرتر on grid يجب أن لا تتعدى الأحمال عن 25 أمبير

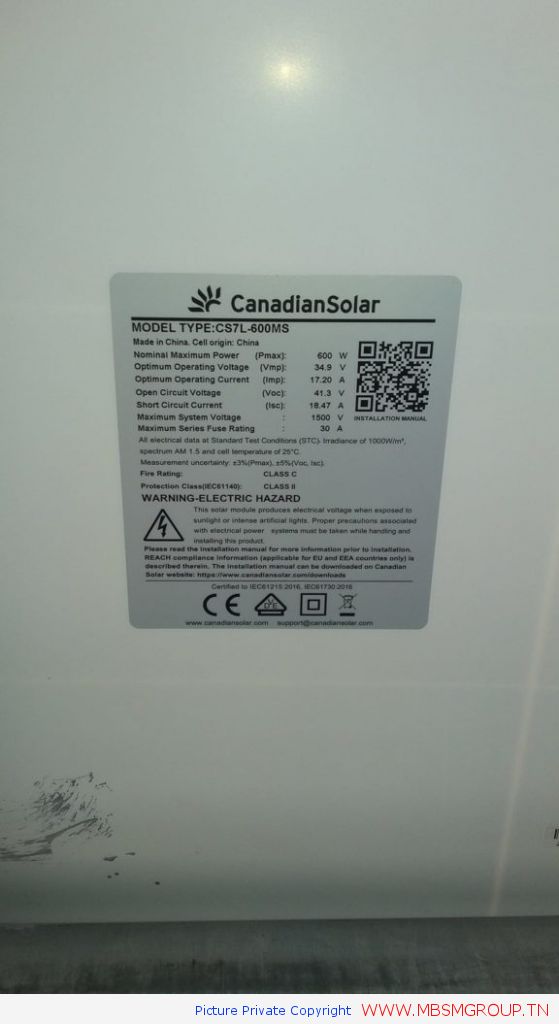

3- يجب أن لا يتعدى مجموع الألواح الشمسية 5500w
4- يجب أن لا يتعدى مجموع فولت الألواح الشمسية 450vdc

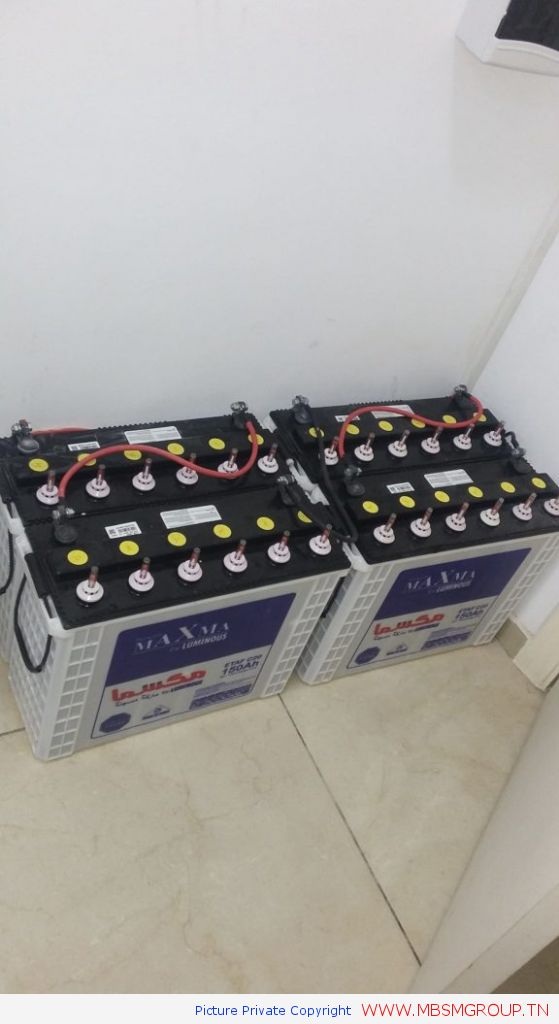

5- يجب أن لا يتعدى مجموع فولت البطاريات 48vdc
6- يجب أن لا يتعدى سحب الأحمال في النهار عن 20 أمبير
7- يجب ان لأ يتعدى سحب الأحمال في الليل عن 2 امبير

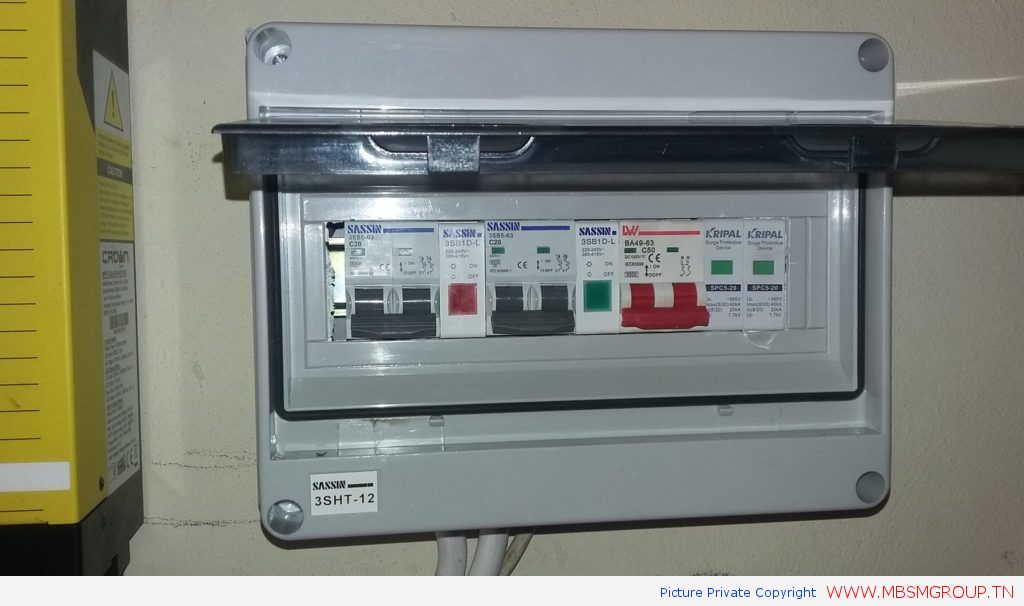

8- تركيب قواطع حماية على مدخل ومخرج الكهرباء
9- تركيب قاطع حماية على مدخل البطاريات
10- تركيب قاطع حماية على مدخل الألواح الشمسية
11- تركيب حماية من الصواعق(سيرج اريستر )
12- تأريض الانفيرتر والألواح الشمسية

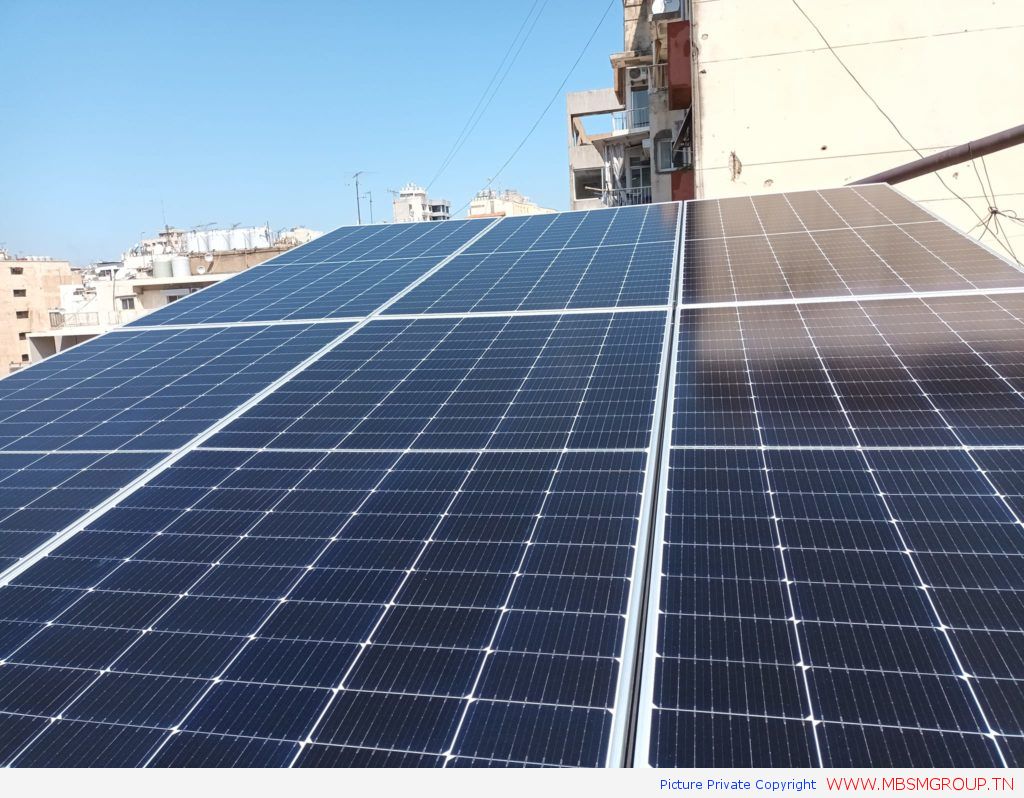

13- تثبيت الألواح الشمسية جيدا وذلك باستعمال شاسي حديد أو المنيوم واستعمال اللقطات المناسبة
14- اختيار المكان المناسب للالواح الشمسية وتوجيه الألواح إلى جهة الشمس قدر المستطاع

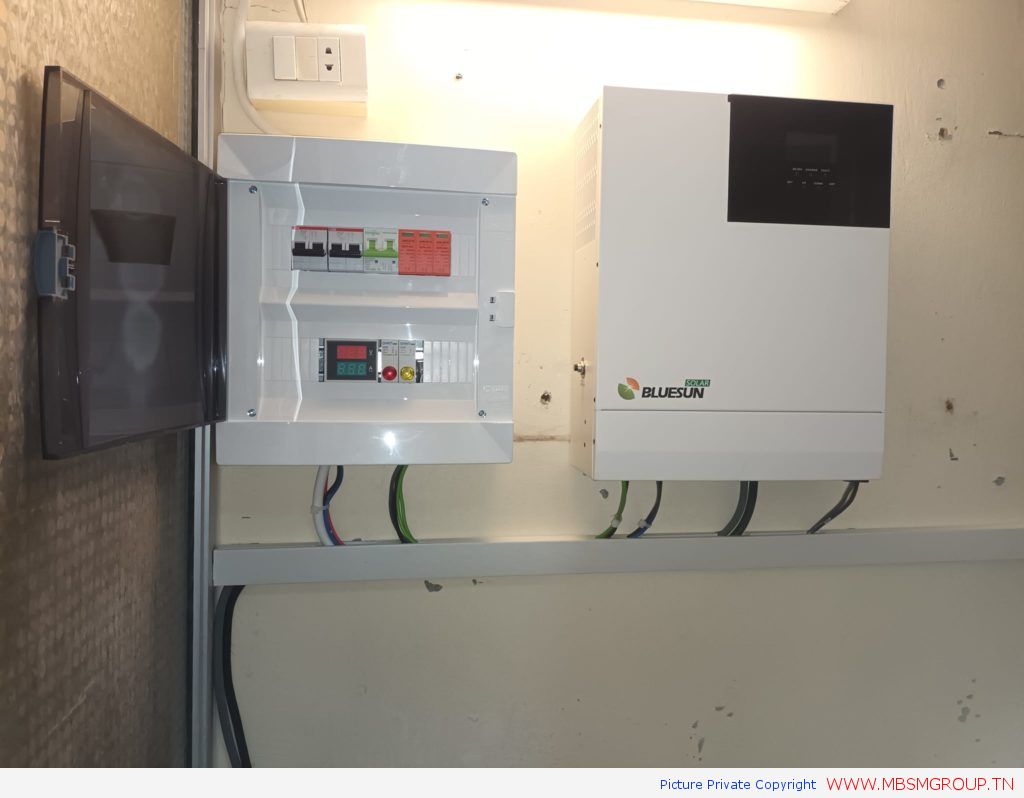

15- اختيار المكان المناسب للانفيرتر والبطاريات بعيدا عن مخارج المياه والرطوبة العالية أو الحرارة العالية أو الغبار
16- استعمال الأسلاك المناسبة لتحمل أحمال كهرباء المدخل والمخرج
17- استعمال الكابلات الخاصة بالالواح الشمسية والتي تكون معزولة بطبقتين لتحمل العوامل الطبيعية وتكون نحاس مغطس بالقصدير لتحمل حرارة تيار الألواح الشمسية
واستعمال الوصلات الخاصة بالالواح الشمسية(MC4)
18- يجب ظبط الأنفيرتر من قبل مهندس أو فني مختص عنده دراية بضبط الاختيارات المناسبة
و عدم التلاعب في ظبط الانفيرتر دون معرفة حتى لا تسبب بعض أخطاء الظبط إلى تلف المنظومة
19- تركيب لمبات إشارة للدلالة على كهرباء يتم التحميل

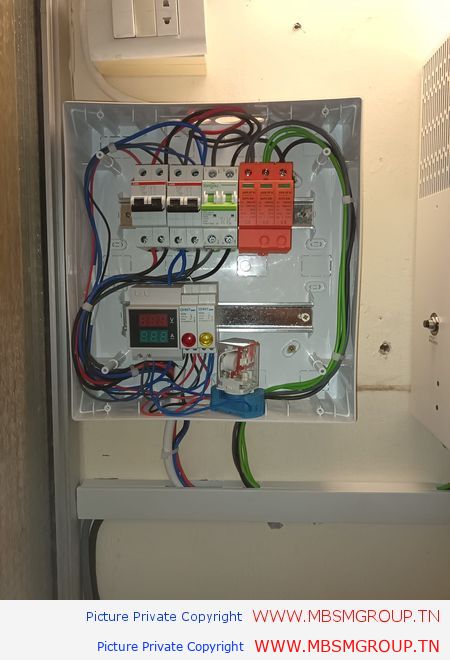

20- تركيب جهاز متعدد القياسات(مالتي ميتر) على مخرج كهرباء الانفيرتر لمعرفة قيمة الفولت والتيار المسحوب من الانفيرتر كي يحافظ المستخدم على عدم السحب الزائد على الانفيرتر
21- تعليم المستخدم التصرف مع الجهاز في حال حدوث حمل زائد (أوفر لود ) أو غيره
(التصرف ببساطة إطفاء جميع قواطع الحماية واطفال الانفيرتر ثم تشغيله بعد 30 ثانية)
يقوم الجهاز بعملية إعادة تهيئة(ريست) ويعمل بشكل طبيعي غالبا
