يعتبر الكونتاكتور اهم عنصر فى دوائر التحكم الالى .. و لا يمكن ان تخلو دائرة تحكم منه .. لذلك يجب فهمه جيدة و فهم كيفية توصيله فى الدائرة
دعونا اولا نعرف معنى التحكم الالى او ما يعرف بالكلاسيك كنترول
1 التحكم اليدوى و التحكم الالى
– التحكم اليدوى : مثل اضاءة لمبة او تشغيل التلفاز او ما شابه فهنا عند الضغط على احد الازرار تعمل اللمبة
– اما التحكم الالى : و فيه يتم تصميم الدوائر حتى يتم عمل فعل معين عند حدوث شئ اخر
مثلا : عندما يعمل موتور ما و يستمر مدة معينة .. بعد هذه المدة يعمل موتور اخر
او عند وصول درجة حرارة شئ او منسوب سائل الى مستوى معين .. يعمل احد المواتير اوتوماتيكيا …. و غيرها الكثير من الافكار و التطبيقات المستخدمة فعليا فى المصانع و الورش .

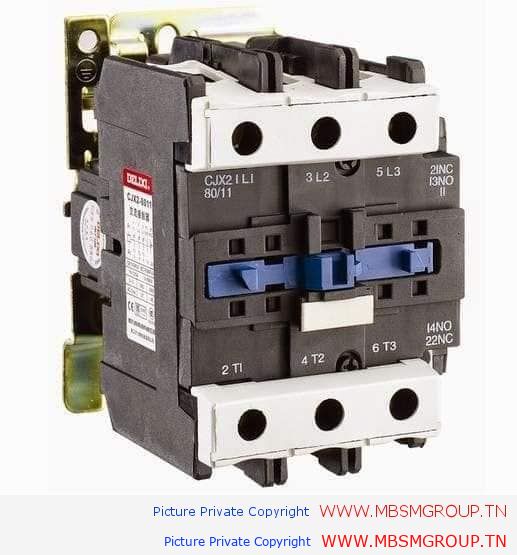

التركيب الداخلية للكونتاكتور
1- القلب الحديدى
2- نقاط اساسية
3 – نقاط مساعدة

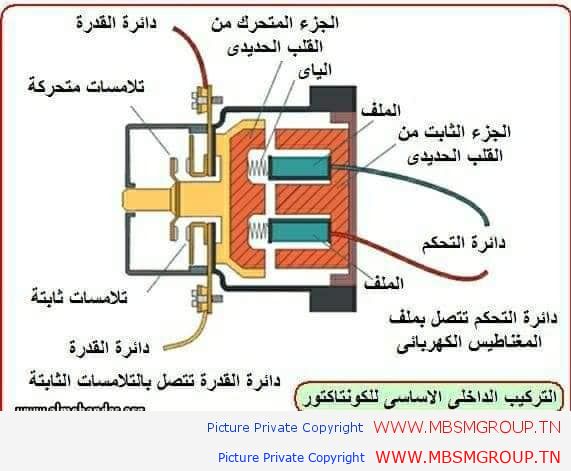

3 شرح مكونات الكونتاكتور
1- القلب الحديدى: و يتكون من جزئين جزء ثابت و جزء متحرك … و يحتوى الجزء الثابت على ملف كهربى عند مرور التيار به ينجزب الجزئان معا و عند انقطاع التيار عن الملف يعمل الزنبرك على اعادة الجزئين الى مكانهما الطبيعى
يرمز لطرفى الملف الكهربى بالرموز : A1,A2 او A,B
و يعمل الملف الكهربى على قيم مختلفة للفولت مثل : 4 , 8 ,110 ,20 ,30 فولت .. و يمكن ان يعمل الكونتاكتور الواحد بملف 24 فولت أو 380 فولت ومن الممكن أن يتغير الملف على حدى ويترك الكونتاكتور كما هو ولذلك تكتب قيمة الفولت الذي يعمل به الملف عليه نفسه .
2- نقاط اساسية :
عددها ثلاث نقاط و هى نقاط توصيل تيار باور اى يتم توصيل المواتير عليها و يجب ان تتحمل تيار الموتور العالى
وتأخذ الأرقام 1,3,5 او L1,L2,L3 او R,S,T كمدخل (حيث تكون هذه المداخل للكونتاكتور عبارة عن مخارج القاطع الكهربائي) و 2,, او T1,T2,T3 او U,V,W كمخرج و يكون المخرج للاوفرلود OVER LOAD ( انظر رابط شرح الاوفرلود )
كما ان كل كونتاكتور يكون لنقاطه المساعدة امبير اقصى يمكن تحمله و اذا زاد عن هذه القيمة تحترق النقاط او الكونتاكتور باكمله
3- النقاط المساعدة :
و هى عدة نقاط بعضها مفتوح و تسمى NO اى normally opened
و نقاط مغلقة و تسمى NC اى normally closed
عندما يتم امرار تيار فى الملف الكهربى ينجذب جزئى القلب الحديدى فتتبدل اوضاع النقاط المساعدة اى النقطة المساعدة من النوع NO تصبح مغلقة و النقطة المساعدة من النوع NC تصبح مفتوحة … و يتم توظيف هذه النقاط فى الدوائر المختلفة لعمل معين كأضاءة لمبات اشارة او تشغيل موتور اخر و غيرها .. و سوف يتم التعرض لاهمية هذه النقاط فى الدروس القادمة
هام : يوجد زر علوى فى الكونتاكتور عند الضغط عليه يغير وضع النقاط الاساسية و ايضا النقاط المساعدة .
ملاحظات
– يجب ان يحتوى الكونتاكتور على نقطة مساعدة واحدة على الاقل و تكون من النوع NO
– اقصى عدد من النقاط يكون خمس نقاط

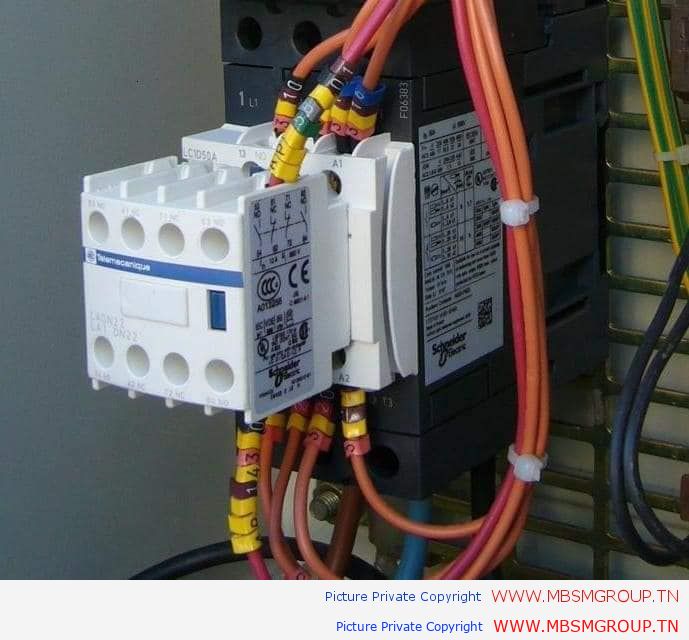

– بعض الكونتاكتورات تدعم تركيب نقاط مساعدة منفصلة يتم شرائها حسب الحاجة ( اى بعدد معين و انواع معينة NO او NC )
كيفية معرفة نوع النقطة المساعدة اما NO أو NC :
هناك اكثر من طريقة سنشرح طريقتين:
الطريقة الاول :عن طريق circuit test و هو جهاز يتم توصيل طرفيه بين طرفى النقطة المساعدة و عند اضاءة اللمبة الموجودة فى الجهاز يدل ان النقطة NC و اذا لم تضيئ اللمبة عند التوصيل تكون النقطة من النوع NO .
الطريقة الثانية : بملاحظة الارقام المكتوبىة على طرفى النقطة المساعدة

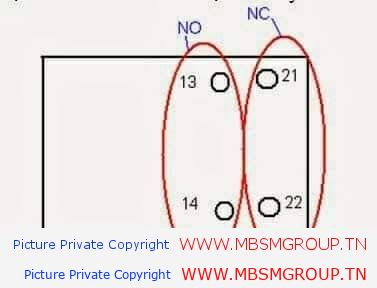

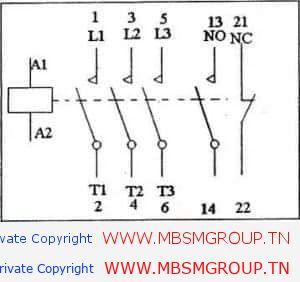

انظر الرسم :
نلاحظ ان :
– النقطة NO يكون اول رقم لها على الطرف الاول 3 و على الطرف الثانى
– النقطة NC يكون اول رقم لها على الطرف الاول 1 و على الطرف الثانى
اما الرقم الثانى ( ناحية اليسار ) فهو يدل على رقم النقطة او تعدادها ( و ذلك عند وجود اكثر من نقطة NC و اكثر من نقطة NO )
