شرح الخلية الضوئية او الفوتوسيل المستخدمة في انارة الشوارع بحلول الظلام .

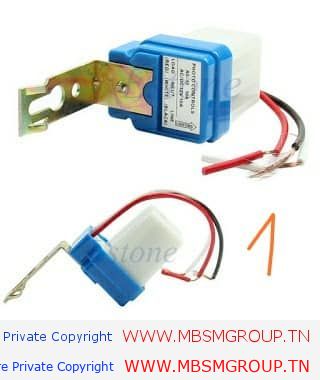

انظر الصورة رقم 1
_ الخلية الضوئية الفوتوسيل .
الخلية الضوئية او ما تسمى الفوتوسيل تستخدم عادة في تشغيل الانارة الخارجية للمنزل عند حلول الظلام اي في الليل بشكل ذاتي اوتوماتيكي وتقوم بأطفاء الانارة بشكل ذاتي في النهار عند وجود الضوء
علما انه توجد انواع واشكال عديدة للفوتوسيل غير ان لها نفس الوظيفة ونفس الدائرة الالكترونية في داخلها .
_ طريقة توصيل الخلية الضوئية بشكل مباشر مع المصباح
تحتوي على ثلاثة اطرف
طرفان تغذية L, N وطرف خرج الحساس يخرج من الفوتوسيل ويربط مع الحمل او المصباح

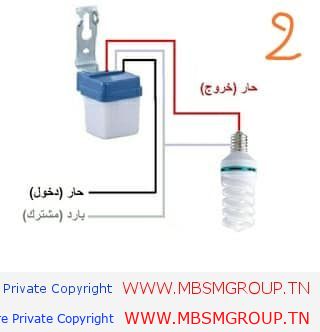

توجد انواع اخرى تحتوي على اربعة اطراف مثل المثال السابق ولكن يوجد طرفان N احدهم للحساس والثاني للحمل انظر الصورة رقم 2

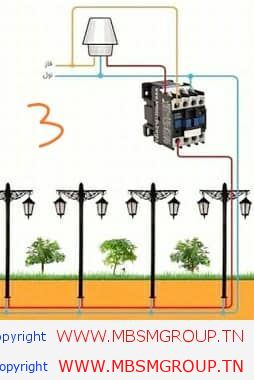

_ طريقة توصيل الخلية الضوئية علي الكونتاكتور: انظر الصورة رقم 3
يتم توصيل طرفان تغذية L, N للخلية وطرف خرج الحساس يخرج من الفوتوسيل ويربط مع كويل الكونتاكتور والطرف الثاني من كويل الكونتاكتور يوصل مع البارد N في هذه الحالة عند حلول الظلام سيعمل الكونتاكتور
يتم استخدام النقاط الرئسية للكونتاكتور لتعمل كمفتاح لتشغيل اللمبات او الكشافات كما في الصورة
وفي جميع الانواع يوجد ملصق على الفوتوسيل يوضح طريقة الربط ولكل لون من الاسلاك

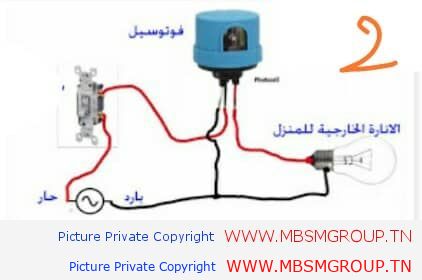

ومن الافضل ربط مفتاح اطفاء وتشغيل للتحكم بأطفاء وتشغيل الفوتوسيل فقد ترغب بترك منزلك لفترة طويلة ولا تريد للفوتوسيل ان تعمل اولا تريد ان تكلفك فاتورة كهرباء اضافية .
_ كما توجد انواع عديدة صغيرة الحجم بأسعار مناسبة و في حالة الرغبة في التعرف على تركيبها الداخلي تتكون الفوتوسيل من مقاومة ضوئية كما في الشكل التالى انظر الصورة رقم 4
تقل مقاومتها عند وجود ضوء وترتفع مقاومتها في حالة عدم وجود ضوء وعند وضعها في دائرة تشغيل ترانزستور فأنها تتحكم في تشغيل واطفاء الترانستور حسب وجود او عدم وجود الضوء فيمر تيار في الترازستور ومن ثم الى ريلاي فتتلامس نقاط الريلاي فيمرر تيار المصدر الى الحمل
وتسمي هذه الدائرة بدائرة الخلية الضوئية او دائرة تشغيل الانارة ليلا بحلول الظلام

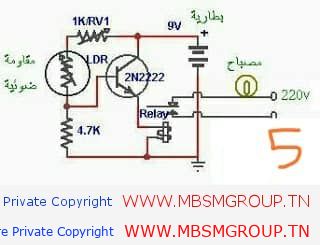

دائرة داخلية الفوتوسيل انظر الصورة رقم 5
