أسرار تحسين التأريض: لماذا لا يزال الملح والفحم يُستخدمان في أنظمة الأرضي؟

أسرار تحسين التأريض: لماذا لا يزال الملح والفحم يُستخدمان في أنظمة الأرضي؟

تعتبر أنظمة التأريض الكهربائي حجر الزاوية في ضمان السلامة الكهربائية للمنشآت والأفراد. فهي توفر مساراً آمناً لتفريغ التيارات الكهربائية غير المرغوب فيها (مثل تيارات التسرب أو الصواعق) إلى باطن الأرض، حمايةً للأجهزة وحياة الإنسان. وبينما تتطور التقنيات وتظهر مواد جديدة، تظل الطريقة التقليدية باستخدام الملح والفحم حول قضيب التأريض تثير الفضول والتساؤل، كما نرى في الصورة المرفقة. فلماذا يتم اللجوء إلى هذين المكونين البسيطين؟

أهمية التأريض الجيد:

قبل الخوض في دور الملح والفحم، لنتذكر سريعاً لماذا نحتاج إلى نظام تأريض فعال:

  1. سلامة الأفراد: منع الصدمات الكهربائية القاتلة عند لمس الأجهزة التي حدث بها تسرب كهربائي.

  2. حماية المعدات: توفير مسار لتفريغ الشحنات الزائدة التي قد تتلف الأجهزة الإلكترونية الحساسة.

  3. استقرار النظام الكهربائي: المساعدة في تثبيت الجهد الكهربائي وتوفير نقطة مرجعية آمنة.

  4. الحماية من الصواعق: توفير مسار منخفض المقاومة لتفريغ الطاقة الهائلة للصاعقة بأمان في الأرض.

التحدي: مقاومة التربة:

لكي يؤدي نظام التأريض وظيفته بفعالية، يجب أن تكون مقاومة المسار بين النظام الكهربائي وكتلة الأرض منخفضة قدر الإمكان. المشكلة تكمن في أن التربة نفسها ليست دائماً موصل جيد للكهرباء. مقاومة التربة (Soil Resistivity) تختلف بشكل كبير اعتماداً على عوامل مثل:

  • نوع التربة: التربة الصخرية أو الرملية الجافة مقاومتها أعلى بكثير من التربة الطينية الرطبة.

  • محتوى الرطوبة: الماء عامل أساسي في التوصيل الكهربائي للتربة. التربة الجافة مقاومتها عالية جداً.

  • درجة الحرارة: التربة المتجمدة تزداد مقاومتها بشكل كبير.

  • التركيب الكيميائي: وجود الأملاح والمعادن الذائبة في رطوبة التربة يقلل من مقاومتها.

دور الملح والفحم في تحسين التوصيل:

هنا يأتي دور الملح والفحم كـ “معالج للتربة” المحيطة بقضيب التأريض. الهدف هو خلق منطقة ذات مقاومة منخفضة جداً حول القطب مباشرة، مما يسهل انتقال التيار الكهربائي من القطب إلى كتلة الأرض الأوسع.

  1. الملح (كلوريد الصوديوم – NaCl):

    • خاصية الاسترطاب (Hygroscopic): الملح يمتص الرطوبة من التربة المحيطة ويحتفظ بها.

    • تكوين إلكتروليت: عند ذوبان الملح في الرطوبة الموجودة، يتفكك إلى أيونات (صوديوم + وكلور -). هذه الأيونات الحرة الحركة تجعل المحلول المائي (الإلكتروليت) موصلاً جيداً جداً للكهرباء، مما يقلل مقاومة التربة المحيطة بالقضيب بشكل كبير. ببساطة، الملح يحول الماء العادي في التربة إلى ماء مالح موصل.

  2. الفحم (Charcoal):

    • الاحتفاظ بالرطوبة: الفحم مادة مسامية تحتفظ بالماء بشكل جيد، مما يساعد على إبقاء المنطقة المحيطة بالقضيب رطبة لفترة أطول، خاصة في التربة التي تميل إلى الجفاف.

    • زيادة مساحة التلامس: طبيعة الفحم المتكتلة وغير المنتظمة تزيد من مساحة السطح الفعالة للتلامس بين قضيب التأريض والتربة المعالجة.

    • التوصيلية: الفحم (الكربون) بحد ذاته له درجة من التوصيل الكهربائي، وإن كانت أقل بكثير من المعادن أو محلول الملح المركز.

    • توزيع المحلول الملحي: يساعد على توزيع المحلول الملحي بشكل أكثر تجانساً حول القطب.

العملية المتكاملة:

عند وضع طبقات متناوبة من الملح والفحم حول قضيب التأريض، يعمل الفحم على الاحتفاظ بالرطوبة وتوزيعها، بينما يذوب الملح في هذه الرطوبة ليخلق بيئة موصلة للغاية. هذا المزيج يضمن أن قضيب التأريض محاط بمنطقة ذات مقاومة منخفضة باستمرار، مما يحسن بشكل كبير من كفاءة نظام التأريض ككل، خاصة في أنواع التربة ذات المقاومة العالية طبيعياً.

اعتبارات ومحاذير:

رغم فعالية هذه الطريقة في خفض المقاومة الأولية، إلا أن لها عيوباً يجب أخذها في الحسبان:

  • التآكل: الملح مادة أكالة جداً للمعادن، بما في ذلك النحاس والصلب المجلفن المستخدم في قضبان التأريض. استخدام الملح يمكن أن يقصر العمر الافتراضي لقضيب التأريض بشكل كبير، مما يتطلب فحصه واستبداله بشكل دوري.

  • الذوبان والتلاشي: الملح قابل للذوبان، ومع مرور الوقت وهطول الأمطار، يمكن أن ينجرف بعيداً عن منطقة القطب، مما يقلل من فعالية المعالجة تدريجياً.

  • التأثير البيئي: تسرب كميات كبيرة من الملح إلى التربة والمياه الجوفية قد يكون له آثار بيئية سلبية.

البدائل الحديثة:

لهذه الأسباب، ومع التطور التقني، ظهرت مواد بديلة لمعالجة التربة وتحسين التأريض، مثل:

  • مركبات تحسين التأريض (Ground Enhancement Materials – GEM): وهي مواد مصممة خصيصاً لتكون عالية التوصيل، غير أكالة، مستقرة كيميائياً، وصديقة للبيئة نسبياً. تأتي عادة في شكل مسحوق يخلط بالماء ويصب حول القطب.

  • بنتونايت (Bentonite): نوع من الطين له قدرة عالية على امتصاص الماء والاحتفاظ به، ويستخدم أحياناً كبديل أو مكمل، خاصة في التربة الجافة.

  • زيادة عدد الأقطاب أو عمقها: استخدام قضبان أطول أو دفنها أعمق، أو استخدام عدة قضبان متصلة ببعضها البعض لزيادة مساحة التلامس مع الأرض.

ختاماً:

إن استخدام الملح والفحم في أنظمة التأريض هو مثال على حل هندسي قديم وبسيط لمشكلة معقدة (مقاومة التربة). إنه يعتمد على المبادئ الأساسية للكيمياء والفيزياء لإنشاء مسار فعال لتفريغ التيارات الخطرة. ورغم وجود بدائل حديثة قد تكون أكثر استدامة وأقل تسبباً في التآكل، فإن فهم سبب استخدام هذه المواد التقليدية يعطينا نظرة أعمق على تحديات وابتكارات الهندسة الكهربائية عبر الزمن. يبقى الهدف الأسمى دائماً هو تحقيق نظام تأريض آمن وموثوق لحماية الأرواح والممتلكات.




SC18CL ضاغط تجميد يعمل ب r407وحجمه بالحصان 5/8 .. بالتجربة لايمكن تغيره بضاغط يعمل بr134a

Mbsmgroup_Tunisie_Private_Picturesmbsm.pro-Mbsmpro Secop Freezer Compressor Sc18cl 104L2123 104L2123 58HP 12 R404A Secop SCxxCL Series LMBP 495

ملخص مواصفات ضاغط التبريد سيكوب/دانفوس طراز SC18CL

يقدم هذا المستند، المستمد من موقع Mbsm.pro بتاريخ 2 يونيو 2022، نظرة شاملة على المواصفات الفنية لضاغط (كمبروسر) التبريد من إنتاج شركة سيكوب (التي استحوذت على جزء من أعمال دانفوس)، وتحديداً الطراز SC18CL، المستخدم بشكل شائع في تطبيقات التجميد.

البيانات العامة الأساسية:

  • العلامة التجارية: سيكوب / دانفوس (Secop / Danfoss)

  • الطراز (الموديل): SC18CL

  • رقم القطعة: 104L2123 (يظهر على ملصق الضاغط كـ 104L)

  • السلسلة: SCxxCL Series

  • التطبيق الرئيسي: تجميد (فريزر)

  • نوع التطبيق: مصمم للعمل مع ضغط السحب المنخفض والمتوسط (LMBP – Low and Medium Back Pressure).

  • غاز التبريد (الفريون) المتوافق: R404A و R507.

  • القدرة الحصانية: يُشار إليه بـ 5/8 حصان (HP) في جدول المقارنة.

  • القدرة التبريدية: 495 وات (وفقًا لجدول المقارنة، ربما عند ظروف اختبار قياسية).

  • جهد التشغيل: 220-240 فولت، بتردد 50 هرتز.

  • بلد الصنع: ألمانيا (Made in Germany)، كما هو واضح من الملصق.

بيانات التشغيل المذكورة:

يشير المستند إلى ظروف تشغيل محددة (قد تكون لغرض الاختبار أو تحديد الأداء):

  • درجة حرارة التبخير: -23.3 درجة مئوية.

  • درجة حرارة التكثيف: 54.4 درجة مئوية.

  • درجة حرارة الهواء المحيط: 32 درجة مئوية.

  • درجة حرارة السائل: 32 درجة مئوية.

ملاحظات إضافية:

  • يحتوي المستند على صور متعددة لملصق الضاغط نفسه، بالإضافة إلى صورة لمكونات أخرى قد تكون جزءًا من الوحدة التي يعمل بها الضاغط.

  • يوجد جدول يقارن الضاغط SC18CL مع موديلات أخرى ضمن نفس السلسلة (مثل SC10CL, SC12CL, SC15CL, SC21CL, SC21MLX) من حيث القدرة الحصانية والقدرة التبريدية بالواط.

  • يتم توفير روابط لصور وملف PDF إضافي يحتوي على تفاصيل أكثر (Mbsm_dot_pro_private_PDF_sc18cl_104l2123_r404a-r452a_220v_50hz_03-2020_ds).

بشكل عام، يعد الضاغط SC18CL وحدة تبريد مصممة للعمل في أنظمة التجميد التي تتطلب ضغط سحب منخفض إلى متوسط، ويعمل بجهد أوروبي قياسي (220-240V/50Hz) ويستخدم غازات التبريد الشائعة R404A أو R507، ويتمتع بقدرة تبريدية تبلغ 495 وات.



**************

بالتأكيد، لنتوسع في شرح سبب عدم إمكانية استبدال ضاغط مصمم لفريون R404A (مثل SC18CL) بضاغط مصمم لفريون R134a، والعكس صحيح. الأمر يتعلق بفوارق جوهرية في تصميم الضاغط والنظام بأكمله، بناءً على الخصائص الفيزيائية والكيميائية لكل غاز تبريد.

1. ضغوط التشغيل (Operating Pressures):

  • R404A: هو مزيج من غازات التبريد (HFC) يعمل عند ضغوط تشغيل أعلى بكثير من R134a، سواء في جانب السحب (الضغط المنخفض) أو جانب الطرد (الضغط العالي). هذا الأمر ينطبق بشكل خاص عند درجات حرارة التبخير المنخفضة المطلوبة للتجميد.

  • R134a: يعمل عند ضغوط أقل نسبيًا.

  • التأثير:

    • تصميم الضاغط: الضواغط المصممة لـ R404A تكون مبنية لتحمل هذه الضغوط العالية. هذا يشمل قوة المحرك، قوة الصمامات (البلوف)، سماكة جدران جسم الضاغط، وقوة الأجزاء الميكانيكية الداخلية.

    • إذا وضعت ضاغط R134a في نظام R404A: سيتعرض الضاغط لضغوط تتجاوز قدرته التصميمية بكثير. سيؤدي هذا إلى إجهاد ميكانيكي شديد، احتمال كسر الصمامات، ارتفاع حرارة المحرك بشكل خطير، وفي النهاية تلف الضاغط السريع.

    • إذا وضعت ضاغط R404A في نظام R134a: قد لا يمثل الضغط مشكلة للضاغط نفسه (لأنه مصمم لأعلى)، لكن أداء النظام سيكون سيئًا جدًا لأن الضاغط مصمم للتعامل مع كثافة غاز مختلفة وضغوط أعلى لتحقيق الإزاحة المطلوبة.

2. السعة التبريدية وكفاءة الطاقة (Cooling Capacity & Energy Efficiency):

  • R404A: له سعة تبريد حجمية (Volumetric Cooling Capacity) أعلى من R134a. هذا يعني أنه لنفس حجم إزاحة الضاغط (كمية الغاز التي يضخها في كل دورة)، يستطيع R404A نقل كمية حرارة أكبر.

  • R134a: له سعة تبريد حجمية أقل.

  • التأثير:

    • إذا وضعت ضاغط R134a بنفس الحجم الحصاني مكان R404A: ستكون السعة التبريدية أقل بكثير من المطلوب. لن يتمكن النظام من الوصول لدرجات حرارة التجميد المطلوبة، أو سيستغرق وقتًا طويلاً جدًا مع تشغيل الضاغط بشكل مستمر، مما يؤدي لزيادة استهلاك الطاقة واحتمال تلف الضاغط بسبب العمل المتواصل تحت حمل غير مناسب.

    • تصميم المبادلات الحرارية: حجم المكثف والمبخر مصمم بناءً على كمية الحرارة التي سينقلها الفريون الأصلي (R404A). تغيير الفريون سيخل بهذا التوازن.

3. نطاق درجة حرارة التطبيق (Application Temperature Range):

  • R404A (و R507): مصممان خصيصًا لتطبيقات التبريد ذات درجات الحرارة المنخفضة والمتوسطة (Low and Medium Temperature)، أي التجميد (Freezers) والتبريد التجاري. يحافظان على كفاءة جيدة نسبيًا حتى عند درجات حرارة تبخير منخفضة جدًا (مثل -25 درجة مئوية أو أقل).

  • R134a: هو الأنسب لتطبيقات درجات الحرارة المتوسطة والعالية (Medium and High Temperature)، مثل الثلاجات المنزلية (Refrigerators) ومكيفات هواء السيارات ومبردات المياه. كفاءته تنخفض بشكل ملحوظ عند درجات حرارة التجميد المنخفضة التي يتطلبها R404A.

  • التأثير: استخدام ضاغط R134a في نظام تجميد مصمم لـ R404A سيجعله يعمل خارج نطاق كفاءته المثلى، مما يؤدي إلى ضعف شديد في التبريد وزيادة هائلة في استهلاك الطاقة.

4. نوع الزيت وخصائصه (Oil Type and Properties):

  • كلا من R404A و R134a يستخدمان عادةً زيوتًا اصطناعية من نوع البوليول إستر (POE – Polyolester Oil) لأنها قابلة للامتزاج مع هذه الفريونات.

  • ولكن: لزوجة الزيت (Viscosity) والمواد المضافة (Additives) قد تختلف بناءً على تصميم الضاغط ونطاق درجة الحرارة والضغط الذي سيعمل فيه. الزيت في ضاغط R404A مُحسَّن للعودة بشكل جيد من المبخر عند درجات حرارة منخفضة جدًا ولتحمل الضغوط العالية. استخدام زيت غير مناسب قد يؤدي إلى مشاكل في التزييت وتلف الضاغط.

5. أداة التمدد (Expansion Device):

  • سواء كانت أنبوب شعري (Capillary Tube) أو صمام تمدد حراري (TXV)، فإنها تكون مُعايرة ومُختارة بدقة لتناسب خصائص تدفق وضغط الفريون الأصلي (R404A).

  • التأثير: R134a له خصائص تدفق مختلفة تمامًا عند نفس الظروف. استخدام أداة تمدد مصممة لـ R404A مع فريون R134a (والعكس) سيؤدي إلى تدفق غير صحيح للفريون إلى المبخر (إما قليل جدًا أو كثير جدًا)، مما يسبب مشاكل مثل عدم كفاية التبريد، أو رجوع سائل إلى الضاغط (Liquid Floodback) وهو أمر خطير جدًا ويتلف الضاغط.

الخلاصة العملية:

بسبب كل هذه الاختلافات الجوهرية في الضغوط، السعات، درجات الحرارة، متطلبات الزيت، وتصميم المكونات، فإن محاولة استبدال ضاغط R404A بضاغط R134a (أو العكس) ليست مجرد “تجربة غير ناجحة”، بل هي خطأ فني فادح سيؤدي حتمًا إلى:

  1. أداء تبريد سيء جدًا أو منعدم.

  2. استهلاك طاقة مرتفع جدًا.

  3. تلف سريع ومؤكد للضاغط الجديد (غير المتوافق).

  4. احتمال تلف مكونات أخرى في النظام.

لذلك، القاعدة الذهبية في الصيانة هي: عند استبدال ضاغط، يجب استخدام ضاغط بديل مصمم لنفس نوع غاز التبريد الأصلي، ونفس التطبيق (LMBP, MBP, HBP)، وله نفس السعة التبريدية أو سعة قريبة جدًا، ومتوافق مع جهد التشغيل والتردد.




تحليل دائرة الدايودات المتسلسلة: جداول تفصيلية لانخفاض الجهد وتأثير التيار المنخفض 1n4007, r10ko

تحليل دائرة الدايودات المتسلسلة: جداول تفصيلية لانخفاض الجهد وتأثير التيار المنخفض

أهلاً بكم مجدداً في رحاب موقع wwww.mbsmgroup.tn، حيث نستكشف اليوم دائرة إلكترونية أساسية تكشف عن سلوك الدايودات (الصمامات الثنائية) عند توصيلها على التوالي. الصورة المرفقة تعرض لنا دائرة تتألف من مصدر جهد، أميتر، ستة دايودات، عدة فولتميترات، ومقاومة متغيرة. سنقوم بتحليل هذه الدائرة خطوة بخطوة، مع استخدام الجداول لتنظيم وعرض البيانات بشكل واضح، لفهم ظاهرة انخفاض الجهد الأمامي وتأثير شدة التيار عليها.

جدول 1: مكونات الدائرة وقراءاتها

يوضح الجدول التالي المكونات الرئيسية في الدائرة وقيمها أو القراءات المرصودة في المحاكاة:

الرمز المرجعي اسم المكون / نوعه القيمة / القراءة الوظيفة في الدائرة
B1 مصدر جهد (بطارية) 5 فولت (5V) تزويد الدائرة بالطاقة
A أميتر 274.72 ميكروأمبير (µA) قياس التيار الكلي المار في الدائرة
D6, D1-D5 دايود (سيليكون) 1N4007 السماح بمرور التيار في اتجاه واحد مع حدوث انخفاض في الجهد
V (متعددة) فولتميتر (انظر جدول 2) قياس فرق الجهد عند نقاط مختلفة بالنسبة للسالب (الأرضي)
VR1 مقاومة متغيرة 10 كيلو أوم (10kΩ) تحديد/التحكم في قيمة التيار المار في الدائرة

تحليل انخفاض الجهد عبر الدايودات (جدول 2)

القلب النابض لهذه التجربة هو فهم كيف يتغير الجهد عبر سلسلة الدايودات. يوضح الجدول التالي قراءات الفولتميتر عند كل نقطة وحساب انخفاض الجهد الناتج عن كل دايود يسبق نقطة القياس:

نقطة القياس الجهد المقاس (فولت) انخفاض الجهد عبر الدايود السابق (فولت) ملاحظات
قبل D6 (عند مخرج الأميتر) 5.00 جهد المصدر بعد الأميتر
بعد D6 / قبل D1 4.62 5.00 – 4.62 = 0.38 انخفاض الجهد عبر D6
بعد D1 / قبل D2 4.25 4.62 – 4.25 = 0.37 انخفاض الجهد عبر D1
بعد D2 / قبل D3 3.87 4.25 – 3.87 = 0.38 انخفاض الجهد عبر D2
بعد D3 / قبل D4 3.50 3.87 – 3.50 = 0.37 انخفاض الجهد عبر D3
بعد D4 / قبل D5 3.12 3.50 – 3.12 = 0.38 انخفاض الجهد عبر D4
بعد D5 / قبل VR1 2.75 3.12 – 2.75 = 0.37 انخفاض الجهد عبر D5
الإجمالي 2.25 (مجموع انخفاضات الجهد) الجهد الكلي المفقود عبر الدايودات

مناقشة النتائج: لغز انخفاض الجهد المنخفض

كما نلاحظ بوضوح من الجدول 2، فإن انخفاض الجهد الأمامي (Forward Voltage Drop, Vf) عبر كل دايود يتراوح بين 0.37 و 0.38 فولت. هذه القيمة أقل بشكل ملحوظ من القيمة “النموذجية” التي غالباً ما نتعلمها للدايود السيليكوني، وهي حوالي 0.7 فولت.

إذن، ما هو التفسير؟

السر يكمن في قيمة التيار المنخفض جداً المار في الدائرة، والذي يبلغ فقط 274.72 ميكروأمبير (µA)، كما هو موضح في الجدول 1. العلاقة بين انخفاض الجهد الأمامي (Vf) والتيار المار في الدايود (If) ليست خطية. بشكل عام، كلما انخفض التيار المار في الدايود، انخفض معه جهد العتبة أو انخفاض الجهد الأمامي اللازم لتمريره. القيمة 0.7 فولت هي قيمة تقريبية شائعة عند تيارات أعلى (عادة في نطاق الملي أمبير). عند التيارات المنخفضة جداً (ميكروأمبير)، يكون انخفاض الجهد أقل بكثير.

توضح أوراق بيانات الدايودات (Datasheets) مثل 1N4007 هذه العلاقة عادةً من خلال منحنيات بيانية تظهر Vf مقابل If. لو اطلعنا على ورقة البيانات، سنجد أن Vf يكون بالفعل في حدود 0.4 فولت أو أقل عند تيارات بالميكروأمبير.

دور المقاومة المتغيرة VR1:

المقاومة VR1، كما يظهر في الجدول 1، هي المسؤولة عن تحديد هذا التيار المنخفض. الجهد المتبقي عليها هو 2.75 فولت (آخر قراءة للجهد قبل العودة للسالب). باستخدام قانون أوم وتيار الدائرة:
R = V / I = 2.75 V / (274.72 * 10^-6 A) ≈ 10010 Ω ≈ 10 kΩ

هذه الحسبة تؤكد أن المقاومة المتغيرة مضبوطة على قيمتها القصوى تقريباً، مما يحد من التيار بشكل كبير ويؤدي إلى انخفاض الجهد المنخفض الملاحظ عبر الدايودات.

خلاصة وتطبيقات عملية:

تقدم لنا هذه الدائرة، من خلال التحليل الجدولي، رؤى قيمة:

  1. انخفاض الجهد التراكمي: في التوصيل التسلسلي، يُضاف انخفاض الجهد لكل دايود.

  2. اعتماد Vf على التيار: انخفاض الجهد الأمامي للدايود ليس قيمة ثابتة تماماً، بل يتأثر بشدة بالتيار المار خلاله.

  3. أهمية ظروف التشغيل: القياسات العملية (أو المحاكاة الدقيقة) قد تختلف عن القيم النظرية المبسطة بسبب ظروف التشغيل المحددة (مثل التيار).

  4. تحديد التيار: المقاومات تلعب دوراً حاسماً في التحكم بتيار الدوائر.

إن فهم سلوك الدايودات تحت تيارات مختلفة أمر ضروري في تصميم دوائر دقيقة، مثل منظمات الجهد البسيطة، أو دوائر الحماية، أو حتى عند استخدام الدايودات في تطبيقات الإشارة ذات التيارات المنخفضة.

ندعوكم في mbsmgroup.tn دائماً إلى التجربة والمحاكاة بأنفسكم. جربوا تغيير قيمة VR1 في برنامج محاكاة وشاهدوا كيف يتغير التيار وانخفاض الجهد عبر الدايودات – إنها أفضل طريقة لتعميق الفهم!




قلب نظام التبريد النابض: دليل شامل لأنواع ضواغط التبريد والتكييف, Compressor

قلب نظام التبريد النابض: دليل شامل لأنواع ضواغط التبريد والتكييف

في عالم التبريد وتكييف الهواء، يُعتبر الضاغط (الكمبروسر) بمثابة القلب النابض للنظام بأكمله. إنه المكون الرئيسي المسؤول عن ضغط غاز التبريد ودفعه عبر الدورة، مما يتيح عملية التبادل الحراري التي نعتمد عليها لتبريد منازلنا، وحفظ طعامنا، وتشغيل العديد من العمليات الصناعية الحيوية. لكن ليست كل الضواغط متشابهة؛ فهناك أنواع متعددة، لكل منها تصميمه الفريد، ومبدأ عمله، ومميزاته، وتطبيقاته المثلى.

الصورة المرفقة تقدم لمحة بصرية ممتازة عن التنوع الكبير في عالم الضواغط المستخدمة في تطبيقات التبريد والتكييف المختلفة. دعونا نتعمق في فهم هذه الأنواع الرئيسية التي تظهر في الصورة:

1. الضاغط الحلزوني (Scroll Compressor):

  • الشكل والمظهر: يتميز عادةً بتصميم أسطواني طويل نسبيًا، وهو النوع الأكثر شيوعًا في أنظمة التكييف السكنية والتجارية الخفيفة الحديثة.

  • مبدأ العمل: يعتمد على زوج من اللوالب (Scrolls)، أحدهما ثابت والآخر يدور بحركة مدارية. هذه الحركة تحصر جيوبًا من غاز التبريد بين اللوالب وتضغطها تدريجيًا أثناء تحركها نحو المركز، حيث يتم تفريغ الغاز المضغوط.

  • المميزات: كفاءة عالية، تشغيل هادئ للغاية مع اهتزازات قليلة جدًا، عدد أجزاء متحركة أقل مقارنة بالأنواع الأخرى مما يزيد من موثوقيته.

  • التطبيقات الشائعة: أنظمة التكييف المركزي للمنازل والمباني التجارية الصغيرة، المضخات الحرارية، بعض وحدات التبريد.

2. الضاغط الترددي أو المكبسي (Piston Compressor):

  • الشكل والمظهر: يمكن أن يتخذ أشكالاً مختلفة، بعضها أسطواني والبعض الآخر أكثر استدارة أو حتى شبه مكعب في بعض التصميمات القديمة أو الصناعية. هو النوع الكلاسيكي والأقدم.

  • مبدأ العمل: يشبه إلى حد كبير محرك السيارة؛ حيث يتحرك مكبس (أو أكثر) داخل أسطوانة لسحب غاز التبريد ثم ضغطه. يتم التحكم في تدفق الغاز بواسطة صمامات السحب والطرد.

  • المميزات: تقنية مجربة وموثوقة، متوفر بنطاق واسع جدًا من السعات (من الثلاجات الصغيرة إلى الأنظمة الصناعية الكبيرة)، غالبًا ما يكون أقل تكلفة في السعات الصغيرة، وقابل للإصلاح في بعض تصميماته (خاصة شبه المغلق).

  • العيوب: يميل إلى أن يكون أكثر ضوضاء واهتزازًا مقارنة بالحلزوني، وقد يكون أقل كفاءة في بعض نطاقات التشغيل.

  • التطبيقات الشائعة: الثلاجات والمجمدات المنزلية، مكيفات الشباك القديمة، وحدات التبريد التجارية والصناعية بجميع الأحجام.

3. الضاغط الدوراني (Rotary Compressor):

  • الشكل والمظهر: غالبًا ما يكون أسطوانيًا مشابهًا للحلزوني ولكنه قد يكون أقصر وأعرض قليلاً في بعض الأحيان. يظهر أحد الأمثلة في الصورة باللون الأزرق، مما يشير إلى تنوع المصنعين.

  • مبدأ العمل: يستخدم آلية دوران لحصر وضغط غاز التبريد. النوع الأكثر شيوعًا هو “الريشة الدوارة” (Rotary Vane) أو “الأسطوانة الدوارة” (Rolling Piston). في كلتا الحالتين، يتم ضغط الغاز في حيز يتناقص حجمه تدريجيًا بسبب الحركة الدورانية.

  • المميزات: تصميم مدمج وبسيط نسبيًا، كفاءة جيدة في الأحمال الجزئية، تكلفة معقولة.

  • العيوب: قد يكون أقل كفاءة من الحلزوني في بعض التطبيقات، وغالبًا ما يستخدم في السعات الأصغر.

  • التطبيقات الشائعة: مكيفات الهواء المنفصلة (Split AC)، مكيفات الشباك، مزيلات الرطوبة، بعض الثلاجات.

4. الضاغط شبه المغلق (Semi Hermetic Compressor):

  • الشكل والمظهر: يتميز بتصميمه القوي والمفصل، وغالبًا ما يكون مطليًا باللون الأخضر (كما في الصورة) أو ألوان أخرى حسب الشركة المصنعة. السمة المميزة هي وجود أغطية مثبتة بمسامير (Bolted Housing).

  • مبدأ العمل: يمكن أن يعتمد على تقنية المكبس (الأكثر شيوعًا لهذا النوع) أو أحيانًا الحلزوني. الفرق الجوهري ليس في آلية الضغط بقدر ما هو في بناء الغلاف الخارجي.

  • المميزات: القابلية للصيانة والإصلاح هي الميزة الأبرز. يمكن فك أجزاء الضاغط للوصول إلى المكونات الداخلية (المحرك، المكابس، الصمامات) وإصلاحها أو استبدالها دون الحاجة لتغيير الضاغط بأكمله. وهذا يجعله خيارًا اقتصاديًا على المدى الطويل للأنظمة الكبيرة. يتميز أيضًا بالمتانة والقدرة على العمل في الظروف الصعبة.

  • العيوب: أكبر حجمًا وأثقل وزنًا من الضواغط المغلقة (Hermetic) بنفس السعة، إمكانية حدوث تسرب للتبريد عند أماكن ربط الأجزاء إذا لم تتم الصيانة بشكل صحيح، تكلفة أولية أعلى.

  • التطبيقات الشائعة: أنظمة التبريد التجارية والصناعية الكبيرة، غرف التبريد والتجميد الكبيرة، تطبيقات تكييف الهواء المركزي للمباني الضخمة.

كيف تختار الضاغط المناسب؟

يعتمد اختيار نوع الضاغط المناسب على عدة عوامل، منها:

  • السعة المطلوبة (Cooling Capacity): بعض الأنواع مناسبة للأحمال الصغيرة (مثل الدوراني) بينما تتفوق أنواع أخرى في السعات الكبيرة (مثل شبه المغلق والمكبسي الكبير).

  • الكفاءة (Efficiency): تعتبر الضواغط الحلزونية عمومًا الأكثر كفاءة في تطبيقات التكييف الشائعة. كفاءة الطاقة مهمة لتقليل تكاليف التشغيل.

  • مستوى الضوضاء والاهتزاز: مهم جدًا في التطبيقات السكنية والتجارية الخفيفة، حيث يتفوق الضاغط الحلزوني.

  • التكلفة الأولية وتكلفة دورة الحياة: الضواغط المكبسية والدورانية قد تكون أقل تكلفة في البداية، لكن الضواغط شبه المغلقة يمكن أن توفر المال على المدى الطويل في التطبيقات الكبيرة بسبب قابليتها للإصلاح.

  • الموثوقية والمتانة: جميع الأنواع يمكن أن تكون موثوقة إذا تم اختيارها وتركيبها وصيانتها بشكل صحيح، ولكن لكل منها نقاط قوة.

  • القابلية للصيانة: ميزة أساسية للضواغط شبه المغلقة في التطبيقات التي تتطلب خدمة دورية أو يحتمل فيها حدوث أعطال.

خاتمة:

إن فهم الأنواع المختلفة لضواغط التبريد والتكييف أمر بالغ الأهمية للمهندسين والفنيين وحتى المستخدمين النهائيين. كل نوع له مكانه ودوره بناءً على متطلبات التطبيق المحددة. من الكفاءة الهادئة للضاغط الحلزوني في منزلك، إلى القوة والمتانة القابلة للصيانة للضاغط شبه المغلق في السوبر ماركت المحلي أو المصنع، تظل هذه المكونات الحيوية تعمل بصمت لتوفر لنا الراحة وتحافظ على جودة حياتنا اليومية.

إن الفهم العميق لهذه التقنيات ضروري للمهنيين في قطاع التبريد والتكييف في تونس، مثل فريق mbsmgroup.tn، مما يمكنهم من تقديم أفضل الحلول والخدمات لعملائهم، سواء كان ذلك في اختيار النظام المناسب، أو إجراء الصيانة الوقائية، أو تشخيص الأعطال وإصلاحها بكفاءة.


 عبرة وكلمة في المقال:

العبرة: لكل تقنية مكانها ولكل تطبيق متطلباته. إن فهم الفروق الدقيقة بين أنواع الضواغط المختلفة ليس مجرد معرفة تقنية، بل هو مفتاح لاختيار الحلول الأكثر كفاءة وموثوقية واستدامة في عالم التبريد والتكييف، مما يضمن الراحة ويحافظ على الموارد.

كلمة: الضاغط هو أكثر من مجرد قطعة معدنية في نظام التبريد؛ إنه المحرك الذي يدفع شريان الحياة (المبرد) ليوفر لنا بيئة مريحة ويحفظ أساسيات حياتنا. العناية به وفهمه هو استثمار في راحتنا ومستقبلنا.


ملاحظات إضافية:

  • الحصرية: تمت صياغة المقال بأسلوب يهدف إلى تقديم المعلومات بطريقة واضحة ومنظمة، مع التركيز على المقارنة بين الأنواع المختلفة وتطبيقاتها العملية، لمحاولة تقديمه بشكل فريد ومفيد للقارئ العربي، وخاصة لزوار موقع mbsmgroup.tn.

  • روابط خارجية: العثور على روابط ثابتة ومباشرة لكتب أو ملفات PDF محددة حول الضواغط يمكن أن يكون صعبًا ويتغير باستمرار. بدلًا من ذلك، يمكن توجيه القراء للبحث عن موارد من الشركات المصنعة الكبرى للضواغط مثل:

  • 3 أفكار أخرى حصرية لمواضيع مشابهة لموقع mbsmgroup.tn:

    1. “الأعطال الشائعة في ضواغط التبريد وكيفية تشخيصها وإصلاحها في تونس”: مقال يركز على المشاكل العملية التي يواجهها الفنيون والعملاء (مثل فشل المحرك، مشاكل الصمامات، التسرب، ارتفاع درجة الحرارة) مع نصائح عملية للتشخيص والإصلاح، مع الإشارة ربما لخدمات mbsmgroup.tn.

    2. “مستقبل الضواغط: نحو كفاءة أعلى وتأثير بيئي أقل (تقنيات الضواغط متغيرة السرعة VFD والمبردات الجديدة)”: مقال يستشرف المستقبل ويتحدث عن التقنيات الحديثة مثل الضواغط العاكسة (Inverter) التي توفر الطاقة، وتأثير التحول إلى المبردات الصديقة للبيئة على تصميم الضواغط ومتطلباتها.

    3. “الصيانة الوقائية للضواغط: لماذا هي استثمار ضروري لإطالة عمر نظام التكييف والتبريد لديك؟”: مقال يؤكد على أهمية الصيانة الدورية للضواغط (فحص الزيت، تنظيف المكثفات، فحص الأحمال الكهربائية، اكتشاف التسرب) وكيف تساهم في تجنب الأعطال المكلفة وتحسين الكفاءة، وربط ذلك بأهمية التعامل مع شركات متخصصة مثل mbsmgroup.tn.




أكواد أعطال ثلاجات هاير: فهم رسائل الخطأ وإصلاحها بسهولة

تحليل الصورة:

الصورة تعرض شعار شركة “Haier” المتخصصة في الأجهزة الإلكترونية والمنزلية، وتحديداً قائمة بأكواد الأخطاء (Error Codes) التي قد تظهر على شاشات ثلاجاتها. القائمة مقسمة إلى عمودين: “Error code” (رمز الخطأ) و “Conditions” (الحالة أو المشكلة التي يشير إليها الرمز).

الجدول يوضح الأكواد التالية ومعانيها:

رمز الخطأ (Error code) الحالة (Conditions)
F1 حساس الثلاجة (Refrigerator sensor)
F3 حساس البيئة/المحيط (Environment sensor)
F5 حساس إذابة الجليد (Defrost sensor)
F2 حساس المجمد (Freezer sensor)
F6 حساس صانع الثلج (Ice maker sensor)
E1 محرك مروحة المجمد (Freezer fan motor)
E2 محرك مروحة التبريد (Cooling fan motor)
Ed نظام تسخين إذابة الجليد (Defrost heating system)
Er أعطال صانع الثلج (Ice maker failures)
Eh حساس الرطوبة (Humidity sensor)

الاستنتاج من الصورة: هذه القائمة هي دليل سريع للمستخدمين أو الفنيين لتشخيص المشاكل المحتملة في ثلاجات هاير بناءً على الرمز الظاهر على الشاشة. وجود أي من هذه الأكواد يشير إلى خلل في مكون معين يتطلب فحصًا أو صيانة.


0- المقال الكامل:

دليل شامل لأكواد أعطال ثلاجات هاير: فهم رسائل الخطأ وإصلاحها بسهولة

تُعد ثلاجات هاير (Haier) خيارًا شائعًا للعديد من الأسر بفضل جودتها وتقنياتها المتقدمة. ولكن مثل أي جهاز إلكتروني، قد تواجه بعض المشاكل أو الأعطال بمرور الوقت. لحسن الحظ، تم تزويد العديد من موديلات ثلاجات هاير بنظام تشخيص ذاتي يعرض أكواد خطأ معينة على الشاشة لتنبيهك إلى وجود مشكلة محتملة ومساعدتك أو مساعدة الفني في تحديد مكان الخلل بسرعة.

في mbsmgroup.tn، ندرك أن ظهور رمز غريب على شاشة ثلاجتك قد يكون مقلقًا. لهذا السبب، قمنا بتجميع هذا الدليل المبسط بناءً على المعلومات الشائعة حول أكواد أعطال ثلاجات هاير لمساعدتك على فهم ما تعنيه هذه الرموز وما الخطوات التي يمكنك اتخاذها.

فهم أكواد أعطال ثلاجات هاير الشائعة:

بناءً على القائمة المتداولة (كما في الصورة المرفقة)، إليك شرح لبعض رموز الأعطال الأكثر شيوعًا التي قد تصادفك:

  • F1 – خطأ في حساس الثلاجة (Refrigerator Sensor Error):
    يشير هذا الرمز إلى وجود مشكلة في الحساس المسؤول عن قياس درجة الحرارة داخل حيز الثلاجة الرئيسي. قد يؤدي هذا الخلل إلى تبريد غير كافٍ أو مفرط في هذا الجزء.

  • F3 – خطأ في حساس البيئة/المحيط (Environment Sensor Error):
    هذا الحساس يقيس درجة حرارة البيئة المحيطة بالثلاجة. وجود خلل فيه قد يؤثر على كفاءة عمل الثلاجة وتكيفها مع الظروف الخارجية.

  • F5 – خطأ في حساس إذابة الجليد (Defrost Sensor Error):
    هذا الحساس يلعب دورًا حيويًا في دورة إذابة الجليد التلقائية (Defrost). إذا كان به خلل، فقد يتراكم الثلج بشكل مفرط على المبخر، مما يقلل من كفاءة التبريد.

  • F2 – خطأ في حساس المجمد (Freezer Sensor Error):
    على غرار F1، لكن هذا الرمز يخص الحساس المسؤول عن قياس درجة الحرارة داخل حيز المجمد (الفريزر). مشكلة في هذا الحساس قد تؤدي إلى عدم تجميد الأطعمة بشكل صحيح أو تجميدها بشكل زائد.

  • F6 – خطأ في حساس صانع الثلج (Ice Maker Sensor Error):
    إذا كانت ثلاجتك مزودة بصانع ثلج أوتوماتيكي، فهذا الرمز يشير إلى مشكلة في الحساس الخاص به، مما قد يؤثر على عملية صنع الثلج.

  • E1 – خطأ في محرك مروحة المجمد (Freezer Fan Motor Error):
    مروحة المجمد ضرورية لتوزيع الهواء البارد داخل الفريزر. توقف هذه المروحة عن العمل يؤدي غالبًا إلى ارتفاع درجة الحرارة في المجمد بينما قد يبقى جزء الثلاجة باردًا بشكل نسبي (في بعض الموديلات).

  • E2 – خطأ في محرك مروحة التبريد (Cooling Fan Motor Error):
    هذه المروحة تساعد في تبريد مكونات نظام التبريد نفسه أو توزيع الهواء في جزء الثلاجة. عطلها يؤثر بشكل مباشر على أداء التبريد العام.

  • Ed – خطأ في نظام تسخين إذابة الجليد (Defrost Heating System Error):
    يشير هذا الرمز إلى مشكلة في السخان المسؤول عن إذابة الثلج المتراكم أثناء دورة الـ Defrost. إذا لم يعمل السخان، سيتراكم الجليد ويؤثر على التبريد (مشابه لمشكلة حساس F5 لكن السبب هنا هو السخان نفسه).

  • Er – أعطال صانع الثلج (Ice Maker Failures):
    رمز عام يشير إلى وجود فشل أو عطل في وحدة صانع الثلج، قد يكون ميكانيكيًا أو متعلقًا بإمداد المياه إليه.

  • Eh – خطأ في حساس الرطوبة (Humidity Sensor Error):
    بعض الموديلات المتقدمة تحتوي على حساس للرطوبة للمساعدة في الحفاظ على الخضروات والفواكه طازجة لفترة أطول. هذا الرمز يشير إلى وجود خلل في هذا الحساس.

ماذا تفعل عند ظهور رمز خطأ؟

  1. التشخيص الأولي: حاول فهم المشكلة بناءً على الرمز الظاهر باستخدام هذا الدليل.

  2. إعادة التشغيل: في بعض الأحيان، قد يكون الخطأ مؤقتًا ناتجًا عن تقلب في التيار الكهربائي. جرب فصل الثلاجة عن مصدر الطاقة لبضع دقائق (5-10 دقائق) ثم أعد توصيلها. راقب إذا كان الرمز سيختفي.

  3. مراجعة دليل المستخدم: لكل موديل من ثلاجات هاير دليل مستخدم خاص به قد يحتوي على تفاصيل أدق حول أكواد الخطأ الخاصة به وكيفية التعامل معها.

  4. عدم المخاطرة: إذا كان الخطأ يتعلق بمكونات كهربائية دقيقة كالحساسات أو المحركات أو نظام التسخين، أو إذا استمر الرمز في الظهور بعد إعادة التشغيل، فمن الأفضل عدم محاولة الإصلاح بنفسك لتجنب تفاقم المشكلة أو التعرض للخطر.

  5. الاتصال بالمتخصصين: هنا يأتي دور الخبراء. للحصول على تشخيص دقيق وإصلاح آمن وفعال، ننصح دائمًا في mbsmgroup.tn بالاستعانة بفني صيانة متخصص ومعتمد لديه الخبرة في التعامل مع أجهزة هاير. يمكن للفني فحص المكون المشتبه به، اختباره، واستبداله إذا لزم الأمر باستخدام قطع غيار أصلية.

خاتمة:

معرفة معاني أكواد أعطال ثلاجة هاير الخاصة بك يمكن أن يوفر عليك الوقت والمال من خلال توجيهك نحو المشكلة المحتملة. ومع ذلك، تذكر دائمًا أن السلامة تأتي أولاً، والإصلاحات المعقدة يجب أن تتم بواسطة محترفين. فريق mbsmgroup.tn مستعد دائمًا لتقديم الدعم والمشورة وخدمات الصيانة اللازمة لضمان عمل ثلاجتك بكفاءة وأمان.




مقارنة بين ضاغطين من ماركة دانفوس: SC21G و SC21CL



فيما يلي مقارنة بين ضاغطين من شركة دانفوس، أحدهما مصمم للعمل بغاز R134A والآخر بغاز R404A، مع توضيح الاختلافات الأساسية بينهما:

1. SC21G (يعمل بغاز R134A)
تصنيف التطبيق: LBP (Low Back Pressure).

درجة حرارة المبخر: من +15°C إلى -25°C.

الإزاحة: 21 سم³.

كمية الزيت: 550 مم³ (من نوع بولي استر).

الوزن: 13.5 كجم.

2. SC21CL (يعمل بغاز R404A)
تصنيف التطبيق: LBP (Low Back Pressure).

درجة حرارة المبخر: من -10°C إلى -45°C.

الإزاحة: 21 سم³.

كمية الزيت: 550 مم³ (من نوع بولي استر).

الوزن: 14 كجم.

أبرز الاختلافات بين الضاغطين
رغم تطابق السعة الحيزية (الإزاحة 21 سم³ لكل منهما)، إلا أن الضاغط SC21CL يمكنه تحقيق درجات حرارة أقل في المبخر بسبب خصائص غاز R404A، الذي يمتاز بسرعة انتشاره وقدرته العالية على التبريد في وقت أقل.

يوجد فرق طفيف في الوزن، حيث إن ضاغط SC21CL أثقل بمقدار 0.5 كجم، مما قد يشير إلى بعض الفروق في التصميم الداخلي، رغم عدم وضوحها عند الفحص الظاهري.

ملاحظات بعد فحص الضاغطين من الداخل
بعد فتح كلا الضاغطين، لم يتم العثور على فروق جوهرية في:

الملفات الكهربائية.

حجم الروتر (Rotor) والستاتور (Stator).

تصميم البستون (Piston) والأجزاء الميكانيكية الأخرى.

ولكن من المحتمل وجود فروق دقيقة في نوع الطلاء الداخلي، أو معالجة الأسطح الداخلية، أو خصائص الصمامات التي لا يمكن ملاحظتها بسهولة.

الأسئلة الشائعة حول التبديل بين الضاغطين
❓ السؤال الأول: هل يمكن تركيب ضاغط SC21G (المخصص لـ R134A) بدلًا من SC21CL (المخصص لـ R404A) وشحنه بغاز R404A؟
✅ الإجابة: من الناحية العملية، نعم يمكن ذلك، ولكن الكفاءة لن تكون بنفس مستوى الضاغط الأصلي المصمم لـ R404A، وقد يكون هناك تأثير على العمر الافتراضي بسبب الضغط العالي الناتج عن غاز R404A.

❓ السؤال الثاني: هل يجب تعديل الكابلري عند الشحن بغاز R404A؟
✅ الإجابة: نعم، في بعض الحالات قد تحتاج إلى تعديل الكابلري بسبب اختلاف ضغوط التشغيل بين الغازين. R404A يعمل بضغط أعلى، وإذا لم يكن الكابلري مناسبًا، فقد يحدث اختناق في الدائرة أو ارتفاع غير طبيعي في الضغط.

❓ السؤال الثالث: هل يمكن تعميم هذا التبديل على جميع الضواغط؟
✅ الإجابة: لا يمكن تعميم ذلك على كل الضواغط، لكن يمكن تطبيقه على بعض الموديلات من دانفوس و إمبراكو، خاصة إذا كان الضاغط الجديد مكافئًا في القدرة. ومع ذلك، تبقى هناك مخاطر متعلقة بالكفاءة والعمر الافتراضي.

💡 تجربة شخصية: تم تجربة هذا التبديل في بعض الحالات، ونجح في تحقيق درجات حرارة جيدة (حتى -21°C)، ولكن لوحظ ارتفاع بسيط في أمبير الضاغط مقارنة بالضاغط الأصلي، مما قد يؤثر على استمراريته على المدى الطويل.

الخلاصة
✔ يمكن استخدام ضاغط R134A بدلًا من R404A مع بعض التحفظات.
✔ من الأفضل دائمًا الالتزام بالمواصفات الأصلية للضاغط والغاز المستخدم.
✔ عند التبديل، يفضل إجراء قياسات دقيقة (الأمبير، درجة حرارة السحب والضغط، أداء التبريد) للتأكد من كفاءة التشغيل.
✔ قد يكون هذا الحل مؤقتًا لكنه ليس بديلًا مثاليًا للضاغط المصمم خصيصًا لـ R404A..

************************************************

للمقارنة بين ضاغطي Danfoss SC21G و SC21CL، إليك أبرز الفروقات والخصائص لكل منهما بناءً على المعلومات المتاحة:

1. نوع الضاغط والتطبيق:

  • SC21G:

    • ضاغط ترددي (Reciprocating) مصمم لتطبيقات التثليج (Refrigeration) وخاصة في المجمدات (Freezers).

    • مناسب لدرجات حرارة منخفضة (Low Temp).

    • يستخدم غاز R404A أو R507A (مواد مبردة مناسبة للتجميد).

  • SC21CL:

    • ضاغط ترددي (Reciprocating) مصمم لتطبيقات التكييف (Air Conditioning) أو التبريد التجاري (Commercial Refrigeration).

    • مناسب لدرجات حرارة متوسطة (Medium Temp) مثل الثلاجات أو أنظمة التبريد التجاري.

    • يدعم غازات مثل R134a أو R404A/R507A (حسب الطراز).

2. نطاق العمل (Operating Range):

  • SC21G:

    • ضاغط منخفض الضغط (Low Temp)، مصمم ليعمل في درجات تبريد شديدة البرودة (حتى -30°C إلى -40°C لتبخير الغاز).

    • ضغط تفريغ عالٍ (High Discharge Pressure) لتحمل متطلبات التجميد.

  • SC21CL:

    • ضاغط متوسط الضغط (Medium Temp)، يعمل في نطاق حرارة أعلى (مثل -10°C إلى +10°C لتبخير الغاز).

    • ضغط تفريغ أقل مقارنةً بـ SC21G.

3. كفاءة الطاقة والتصميم:

  • SC21G:

    • مصمم لتحمل الأحمال العالية في درجات الحرارة المنخفضة.

    • عادةً يكون استهلاك الطاقة أعلى بسبب متطلبات التجميد.

  • SC21CL:

    • أكثر كفاءة في نطاق درجات الحرارة المتوسطة.

    • قد يكون أقل استهلاكًا للطاقة في التطبيقات التجارية (مثل الثلاجات أو مبردات السوبر ماركت).

4. المواد والبناء:

  • كلا الضاغطين من نوع Semi-Hermetic (شبه مغلق) مما يسهل الصيانة.

  • SC21G غالبًا ما يكون مجهزًا بقطع غيار أكثر متانة لتحمل ظروف التشغيل القاسية في التجميد.

5. الاستخدامات الشائعة:

  • SC21G:

    • مجمدات صناعية (Industrial Freezers).

    • أنظمة التبريد في المستودعات (Cold Storage).

  • SC21CL:

    • ثلاجات السوبر ماركت (Supermarket Display Cases).

    • أنظمة التبريد التجاري (Commercial Refrigeration).

6. التوافق مع المبردات (Refrigerants):

  • SC21G: يدعم R404A/R507A (الأكثر شيوعًا).

  • SC21CL: يدعم R134a أو R404A/R507A حسب الموديل.

الخلاصة:

  • اختر SC21G إذا كنت بحاجة إلى ضاغط لـ تطبيقات التجميد العميق (Low Temp).

  • اختر SC21CL إذا كان التطبيق يتطلب تبريدًا تجاريًا أو هواءً متوسط البرودة (Medium Temp).

للحصول على مقارنة دقيقة، يُفضل الرجوع إلى كتيبات Danfoss الرسمية أو استخدام أداة Danfoss CoolSelector لاختيار الضاغط المناسب بناءً على متطلباتك الفنية.




دليلك الشامل لاختيار المصابيح الكهربائية: كيف توفر الطاقة والمال بذكاء؟

الصورة عبارة عن إنفوجرافيك تعليمي باللغة العربية يقارن بين أربعة أنواع رئيسية من المصابيح الكهربائية من حيث استهلاك الطاقة، شدة الإضاءة (لومن)، وكفاءة استهلاك الطاقة، والعمر الافتراضي.

  • الأنواع المقارنة:

    1. مصباح تقليدي (Incandescent): يستهلك 100 واط، عمره 750 ساعة، استهلاكه للطاقة عالٍ.

    2. هالوجين (Halogen): يستهلك 77 واط، عمره 1000 ساعة، استهلاكه للطاقة متوسط.

    3. فلوريسنت (Fluorescent/CFL): يستهلك 23 واط، عمره 10,000 ساعة، استهلاكه للطاقة منخفض.

    4. ليد (LED): يستهلك 20 واط، عمره 20,000 ساعة، استهلاكه للطاقة منخفض.

  • نقطة المقارنة: جميع المصابيح في المقارنة تعطي نفس شدة الإضاءة تقريباً (1600 لومن – “الإضاءة ١٬٦٠٠”).

  • الرسالة الرئيسية: التطور التكنولوجي في المصابيح (خاصة LED والفلوريسنت) أدى إلى كفاءة أعلى بكثير في استهلاك الطاقة وعمر افتراضي أطول مقارنة بالتقنيات القديمة (التقليدية والهالوجين)، مع الحفاظ على نفس مستوى الإضاءة.

0- المقال الكامل:

(1) عنوان المقال:
دليلك الشامل لاختيار المصابيح الكهربائية: كيف توفر الطاقة والمال بذكاء؟

(مقدمة)
في عالم اليوم، حيث تتزايد أهمية ترشيد استهلاك الطاقة وتقليل البصمة الكربونية، أصبح اختيار الإضاءة المناسبة لمنزلك أو مكتبك قراراً يتجاوز مجرد الحصول على الضوء. إنه استثمار في الراحة، وتوفير طويل الأمد في فاتورة الكهرباء، ومساهمة في الحفاظ على البيئة. كثيراً ما نقف أمام أرفف المتاجر المليئة بأنواع المصابيح المختلفة، ونتساءل: أيهما الأفضل؟ التقليدي؟ هالوجين؟ فلوريسنت؟ أم ليد؟ يقدم لكم فريق mbsmgroup.tn هذا الدليل المبني على مقارنة واضحة لمساعدتكم على اتخاذ القرار المستنير.

(فهم أساسيات المقارنة)
قبل الغوص في تفاصيل كل نوع، من المهم فهم المعايير التي نقارن على أساسها. تُظهر الصورة المرفقة مقارنة بين أربعة أنواع شائعة، مع التركيز على مقدار استهلاك الطاقة (بالواط W) اللازم لإنتاج نفس شدة الإضاءة (باللومن Lumen)، بالإضافة إلى العمر الافتراضي (بالساعات) وكفاءة استهلاك الطاقة بشكل عام. تهدف المقارنة إلى توضيح كيف يمكن الحصول على نفس كمية الضوء (حوالي 1600 لومن في مثالنا) باستخدام كميات مختلفة جداً من الكهرباء وبأعمار تشغيلية متفاوتة.

(1. المصباح التقليدي: الحنين إلى الماضي بتكلفة عالية)
هو المصباح الكلاسيكي الذي عرفناه لعقود. يعتمد على تسخين فتيل التنجستن حتى يتوهج.

  • الاستهلاك: مرتفع جداً (100 واط للحصول على 1600 لومن).

  • العمر الافتراضي: قصير جداً (حوالي 750 ساعة).

  • الكفاءة: منخفضة للغاية، حيث يُفقد معظم الطاقة كحرارة وليس كضوء.

  • الخلاصة: رغم تكلفته الأولية المنخفضة، إلا أن استهلاكه العالي للطاقة وعمره القصير يجعلان منه الخيار الأقل اقتصادية والأقل صداقة للبيئة على المدى الطويل. أصبح استخدامه يتراجع بشكل كبير في العديد من الدول.

(2. مصباح الهالوجين: تحسين طفيف ولكنه غير كافٍ)
يعتبر نسخة مطورة قليلاً من المصباح التقليدي، حيث يستخدم غاز الهالوجين لإطالة عمر الفتيل وتحسين الكفاءة بشكل طفيف.

  • الاستهلاك: لا يزال مرتفعاً نسبياً (77 واط لنفس الإضاءة).

  • العمر الافتراضي: أفضل قليلاً من التقليدي (حوالي 1000 ساعة).

  • الكفاءة: متوسطة، أفضل من التقليدي ولكنها لا تقارن بالتقنيات الأحدث.

  • الخلاصة: قد يكون خياراً مؤقتاً أو لتطبيقات معينة تتطلب ضوءاً ساطعاً جداً، لكنه لا يزال بعيداً عن كفاءة الفلوريسنت أو الليد.

(3. مصباح الفلوريسنت المدمج (CFL): نقلة نوعية في التوفير)
هذه المصابيح، التي تأتي غالباً بالشكل الحلزوني، مثلت ثورة في الإضاءة المنزلية الموفرة للطاقة عند ظهورها. تعمل عن طريق تمرير تيار كهربائي في غاز الزئبق.

  • الاستهلاك: منخفض (23 واط فقط لنفس الإضاءة).

  • العمر الافتراضي: طويل جداً مقارنة بالأنواع السابقة (حوالي 10,000 ساعة).

  • الكفاءة: عالية.

  • الخلاصة: خيار جيد جداً لتوفير الطاقة، وعمره الطويل يقلل الحاجة للاستبدال المتكرر. من عيوبه المحتملة احتوائه على كمية ضئيلة من الزئبق (يتطلب حذراً عند التخلص منه) وقد يحتاج بعض الأنواع لوقت قصير للوصول إلى سطوعها الكامل.

(4. مصباح الليد (LED): ملك الكفاءة والعمر الطويل)
تقنية الصمام الثنائي الباعث للضوء (LED) هي الأحدث والأكثر كفاءة حالياً في عالم الإضاءة.

  • الاستهلاك: هو الأقل على الإطلاق (20 واط فقط لنفس الإضاءة، وأحياناً أقل).

  • العمر الافتراضي: طويل بشكل استثنائي (يصل إلى 20,000 ساعة أو أكثر).

  • الكفاءة: هي الأعلى بين جميع الأنواع.

  • المزايا الإضافية: إضاءة فورية، لا تحتوي على زئبق، مقاومة للصدمات، تتوفر بدرجات ألوان مختلفة (أبيض دافئ، أبيض بارد)، والعديد منها قابل للتعتيم (dimmable).

  • الخلاصة: رغم أن سعر الشراء الأولي لمصابيح الليد قد يكون أعلى قليلاً، إلا أن توفيرها الهائل في استهلاك الطاقة وعمرها الطويل جداً يجعلانها الاستثمار الأذكى والأكثر اقتصادية على المدى الطويل، بالإضافة لكونها الخيار الأكثر صداقة للبيئة.

(جدول مقارنة سريع)

الميزة مصباح تقليدي مصباح هالوجين مصباح فلوريسنت (CFL) مصباح ليد (LED)
الاستهلاك (لـ 1600 لومن) ~100 واط ~77 واط ~23 واط ~20 واط
العمر الافتراضي (ساعة) ~750 ~1000 ~10,000 ~20,000
كفاءة الطاقة عالية متوسطة منخفضة منخفضة جداً
التكلفة التشغيلية عالية أعلى من CFL/LED منخفضة الأقل تكلفة

(لماذا هذا مهم لمتابعي mbsmgroup.tn؟)
سواء كنت تدير شركة، أو تهتم بتحسين منزلك، أو تتابع أحدث التطورات التكنولوجية، فإن فهم كفاءة الطاقة في الإضاءة ينعكس مباشرة على نفقاتك التشغيلية الشهرية. الانتقال إلى إضاءة الليد ليس مجرد ترقية تقنية، بل هو قرار استراتيجي يقلل التكاليف ويحسن بيئة العمل أو المعيشة. في mbsmgroup.tn، نؤمن بأن التكنولوجيا يجب أن تخدم الكفاءة والاستدامة، واختيار الإضاءة المناسبة هو مثال عملي ومباشر على ذلك.

(5) عبرة وكلمة في المقال:
الاختيار الذكي اليوم هو استثمار في الغد. عندما تختار مصباحاً ذا كفاءة أعلى، فأنت لا توفر المال في فاتورة الكهرباء فحسب، بل تساهم أيضاً في مستقبل أكثر استدامة لك وللأجيال القادمة. التكنولوجيا تمنحنا الأدوات، ويبقى علينا حسن استخدامها.




(5) 3 أفكار أخرى حصرية لمواضيع مشابهة:

  1. “ما وراء الواط واللومن: كيف تختار درجة لون الإضاءة (Kelvin) المناسبة لكل غرفة في منزلك؟” (يركز على جانب جودة الضوء وتأثيره النفسي والوظيفي، بدلاً من الكفاءة فقط).

  2. “الإضاءة الذكية (Smart Lighting): هل هي مجرد رفاهية أم استثمار حقيقي في الراحة والأمان وتوفير الطاقة؟” (يستكشف تكامل الإضاءة مع أنظمة المنزل الذكي، التحكم عبر التطبيقات، الجدولة، والميزات المتقدمة).

  3. “التخلص الآمن من المصابيح القديمة: دليلك لإعادة تدوير المصابيح المختلفة (خاصة CFL المحتوية على الزئبق)” (يركز على الجانب البيئي ومسؤولية المستهلك بعد انتهاء عمر المصباح).

آمل أن يكون هذا التحليل والمقال شاملاً ويلبي جميع متطلباتك.




ضواغط التبريد MBP و LBP: هل يمكن التبديل بينهما؟ الحقيقة الكاملة ولماذا يهم الفنيين

تحليل شامل: هل يمكن استبدال ضاغط تبريد MBP بآخر LBP؟


أولاً: تحليل الصورة المرفقة – الفهم البصري للمشكلة

الصورة تطرح سؤالاً فنياً حاسماً ومباشراً في صميم عمل فنيي التبريد والتكييف: “هل يمكن إستخدام كباس MBP بديل لكباس LBP؟”. لفهم الرسالة البصرية، نحلل عناصرها:

  • العناصر المتواجهة:

    • ضاغط MBP: ممثل بالرمز GL80TB MBP (ضاغط ضغط سحب متوسط).

    • ضاغط LBP: ممثل بالرمز EGL80AF LBP (ضاغط ضغط سحب منخفض).

  • العلاقة المقترحة:

    • السهم السفلي (من MBP ← LBP): عليه علامة X حمراء واضحة. هذا يعني رفض قاطع لإمكانية استخدام MBP كبديل لـ LBP.

    • السهم العلوي (من LBP ← MBP): عليه علامة  خضراء. هذا قد يوحي بإمكانية نظرية أو محدودة لاستخدام LBP مكان MBP، لكنه ليس محور السؤال الرئيسي، وغالباً ما يكون غير عملي أو له تبعات.

  • السؤال الجوهري: لماذا؟ – يطلب تفسيراً فنياً لعدم إمكانية الاستبدال المشار إليه بالعلامة الحمراء.

الخلاصة البصرية: الصورة تؤكد بشكل لا لبس فيه على عدم جواز استبدال ضاغط LBP بضاغط MBP.


ثانياً: المقال التفصيلي – الغوص في الفروقات والأسباب

العنوان المقترح:
ضواغط التبريد MBP و LBP: هل يمكن التبديل بينهما؟ الحقيقة الكاملة ولماذا يهم الفنيين

(مقدمة – من فريق mbsmgroup.tn)

في عالم صيانة وإصلاح أنظمة التبريد، من الثلاجات المنزلية إلى المبردات التجارية، يبرز سؤال تقني متكرر: هل يمكن اللجوء إلى ضاغط من نوع MBP (ضغط سحب متوسط) كحل بديل عند عدم توفر ضاغط LBP (ضغط سحب منخفض) أصلي؟ كما أوضحت الصورة، الجواب هو “لا” قاطعة. لكن لماذا هذا الرفض الحاسم؟ في هذا المقال، المقدم لكم من mbsmgroup.tn، سنستعرض الفروقات الجوهرية بين هذين النوعين من الضواغط ونكشف الأسباب الفنية التي تجعل هذا الاستبدال خطوة غير موفقة قد تؤدي إلى أضرار جسيمة وتكاليف إضافية.

فهم ضواغط LBP (Low Back Pressure)

  • التصميم والهدف: مصممة للعمل في درجات حرارة تبخر منخفضة جداً (عادةً بين -35°م و -10°م).

  • التطبيقات المثالية:

    • المجمدات (Freezers) بجميع أنواعها.

    • أجزاء التجميد في الثلاجات المنزلية المزدوجة (Combi).

  • الخصائص: تتعامل مع ضغوط سحب منخفضة، تصميم داخلي ومحرك مُحسَّن للكفاءة في ظروف التجميد العميق. قد تكون ذات عزم دوران منخفض (LST) أو عالٍ (HST) عند البدء.

فهم ضواغط MBP (Medium Back Pressure)

  • التصميم والهدف: مصممة للعمل في درجات حرارة تبخر متوسطة (عادةً بين -20°م و 0°م).

  • التطبيقات المثالية:

    • مبردات المشروبات والعصائر.

    • ثلاجات العرض التجارية (للمنتجات الطازجة).

    • الثلاجات المنزلية التي لا تحتوي على مجمد قوي.

    • غرف التبريد الصغيرة.

  • الخصائص: تتعامل مع ضغوط سحب أعلى من LBP، غالباً ما تكون ذات عزم دوران عالٍ عند البدء (HST)، وتصميمها يركز على الأداء الجيد في نطاق التبريد المتوسط.

لماذا لا يمكن استخدام ضاغط MBP بدلاً من LBP؟ (الإجابة الحاسمة على “لماذا؟”)

الجواب هو لا بشكل قاطع، والأسباب فنية بحتة وتؤثر مباشرة على سلامة وكفاءة النظام:

  1. خطر ارتفاع حرارة المحرك (Overheating): المحرك يعتمد على غاز السحب البارد لتبريده. في أنظمة LBP، ضغط وكثافة الغاز الراجع منخفضة. ضاغط MBP غير مصمم ليتم تبريده بهذا القدر القليل من الغاز، مما يؤدي حتماً إلى ارتفاع حرارته بشكل خطير، احتراق الملفات، وفشل الضاغط.

  2. مشاكل التزييت (Lubrication Issues): دورة الزيت مصممة لضغط ودرجة حرارة محددة. تشغيل MBP عند ضغوط LBP المنخفضة يعيق دوران الزيت الصحيح، مما يسبب تآكل الأجزاء الميكانيكية بسرعة ويؤدي إلى فشل الضاغط.

  3. عدم تطابق السعة التبريدية (Capacity Mismatch): ضواغط MBP لها إزاحة أكبر للتعامل مع حجم غاز أكبر عند ضغوط أعلى. استخدامها في نظام LBP قد لا يحقق درجة التجميد المطلوبة بكفاءة، ويسحب تياراً كهربائياً أعلى من اللازم.

  4. عدم التوافق مع مكونات الدائرة (System Component Mismatch): الأنبوب الشعري أو صمام التمدد في نظام LBP محسوب بدقة لضاغط LBP. تركيب MBP سيخل بهذا التوازن، مما يؤدي لأداء غير مستقر وفشل في تحقيق التبريد المطلوب.

  5. الكفاءة المنخفضة واستهلاك الطاقة (Low Efficiency & High Consumption): حتى لو عمل الضاغط مؤقتًا، سيكون خارج نقطة التشغيل المثلى، مما يجعله يستهلك طاقة أكبر بكثير لتحقيق تبريد أقل، مما يزيد تكلفة التشغيل.

وماذا عن العكس؟ هل يمكن استخدام LBP مكان MBP؟

الصورة تشير بعلامة صح لهذا، لكنه نادرًا ما يكون حلاً جيدًا:

  • النتيجة: سعة تبريدية أقل من المطلوب، دورات تشغيل أطول، وإجهاد محتمل للضاغط.

  • التوصية: هذا الاستبدال أيضًا غير موصى به للحصول على أداء مثالي وموثوق.

إن التفريق بين أنواع الضواغط (LBP, MBP, HBP) اختيار النوع الصحيح ليس رفاهية، بل هو ضرورة فنية لضمان كفاءة، موثوقية، وطول عمر نظام التبريد. محاولة استبدال ضاغط LBP بآخر MBP هو خطأ فني شائع قد يبدو حلاً سريعاً ولكنه يؤدي إلى مشاكل أكبر وفشل مبكر.

رابعاً: أفكار لمواضيع مستقبلية حصرية لـ mbsmgroup.tn

  1. “دليل الفني لاختيار الضاغط الأمثل: فهم LBP/MBP/HBP وتطبيقاتها العملية”

    • مقال تفصيلي يركز على معايير الاختيار (نوع التطبيق، الحمل الحراري، غاز التبريد، الكفاءة) مع أمثلة وجداول مقارنة.

  2. “تجنب كوارث التركيب: الأخطاء الشائعة عند استبدال ضواغط التبريد”

    • يغطي أخطاء عملية مثل التفريغ غير الكافي، الشحن الخاطئ، مشاكل اللحام، توصيلات الكهرباء، وأهمية تنظيف الدائرة.

  3. “ثورة الانفرتر (Inverter) في عالم التبريد: كيف غيرت الضواغط متغيرة السرعة قواعد اللعبة؟”

    • مقال يستعرض مزايا تقنية الانفرتر (توفير الطاقة، التحكم الدقيق، الهدوء) مقارنة بالضواغط التقليدية ثابتة السرعة.


آمل أن يكون هذا التنسيق الجديد أكثر وضوحًا وملاءمة لطبيعة المقالات في مدونتكم mbsmgroup.tn!





تحليل شامل للفرق بين قاطعي التيار الكهربائي DZ47-60 C32 و NXB-63 D32: أيهما الأنسب لاحتياجاتك

الصورة تظهر نوعين من المفاصيل الكهربائية (circuit breakers) من نفس الشركة (CHINT)، وهما:

  1. DZ47-60 C32
  2. NXB-63 D32

الفرق بينهما:

1. النوع والتصميم:

  • DZ47-60 C32:
    هذا النوع يُعرف باسم ” miniature circuit breaker” (MCB)، وهو مفتاح كهربائي صغير الحجم يستخدم لحماية الدوائر الكهربائية من التحميل الزائد أو التيار الزائد. يتميز بتصميمه البسيط وحجمه الصغير، ويستخدم بشكل شائع في الأنظمة الكهربائية المنزلية والصناعية الصغيرة.
  • NXB-63 D32:
    هذا النوع هو أيضًا مفتاح كهربائي، ولكنه يُصنف ضمن فئة أكثر متانة وقوة مقارنة بالـ DZ47. غالبًا ما يكون مصممًا لتحمل أحمال أكبر وأكثر قسوة، وقد يكون له تصميم أكثر متانة ومقاومة للعوامل الخارجية.

2. التصنيف الزمني (Time Delay):

  • C32 (Type C):
    المفتاح ذو التصنيف الزمني “C” لديه زمن استجابة سريع جدًا عند حدوث زيادة كبيرة في التيار (مثل حالات القصر الكهربائي). كما أنه يستجيب بسرعة عند ارتفاع التيار إلى حوالي 5 إلى 10 أضعاف القيمة العادية. يتم استخدامه عادةً لحماية الأجهزة التي تتعرض لتيارات بداية عالية مثل المحركات الكهربائية.
  • D32 (Type D):
    المفتاح ذو التصنيف الزمني “D” لديه زمن استجابة أبطأ نسبيًا مقارنة بالتصنيف “C”، ولكنه يتحمل تيارات بداية أعلى بكثير (حوالي 10 إلى 20 ضعف القيمة العادية). يتم استخدامه في الأنظمة التي تحتاج إلى حماية ضد تيارات بداية كبيرة جدًا، مثل محركات كبيرة أو أنظمة تحمل أحمال ثقيلة.

3. القدرة التشغيلية:

  • DZ47-60 C32:
    يميل إلى أن يكون أقل قدرة تشغيلية مقارنة بالـ NXB-63 D32، مما يجعله مناسبًا للأحمال المتوسطة.
  • NXB-63 D32:
    يتميز بقدرة تشغيلية أعلى، مما يجعله مناسبًا لأحمال أكبر وأكثر تعقيدًا.

4. الاستخدامات:

  • DZ47-60 C32:
    يستخدم بشكل رئيسي في الأنظمة الكهربائية المنزلية والصناعية الصغيرة، حيث تكون الأحمال متوسطة ولا تتطلب حماية خاصة ضد تيارات بداية كبيرة.
  • NXB-63 D32:
    يستخدم في الأنظمة التي تتطلب حماية ضد تيارات بداية كبيرة، مثل محركات كبيرة أو أنظمة تحمل أحمال ثقيلة، حيث يحتاج إلى مفتاح أكثر قوة ومتانة.

الخلاصة:

  • DZ47-60 C32: مفتاح كهربائي صغير الحجم، مناسب للأحمال المتوسطة، ويتميز بتصنيف زمني “C”.
  • NXB-63 D32: مفتاح كهربائي أكثر متانة وقوة، مناسب للأحمال الثقيلة، ويتميز بتصنيف زمني “D”.

اختلافات رئيسية:

المقارنة
DZ47-60 C32
NXB-63 D32
التصميم
مصغر (Miniature)
أكثر متانة وقوة
التصنيف الزمني
Type C
Type D
القدرة التشغيلية
أقل قدرة
أعلى قدرة
الاستخدام
الأحمال المتوسطة
الأحمال الثقيلة

الإجابة النهائية:

1. كلمات مفتاحية (Keywords):

مفاتيح كهربائية, DZ47-60 C32, NXB-63 D32, الفرق بين المفاتيح الكهربائية, تصنيف زمني للمفاتيح, حماية الأحمال الكهربائية, CHINT, الدوائر الكهربائية, MCB, Circuit Breaker

2. Tags:

مفاتيح كهربائية, تصنيف زمني, حماية الأحمال, CHINT, DZ47-60, NXB-63, Type C, Type D, قواطع كهربائية, الدوائر الكهربائية, أحمال ثقيلة, تيار بداية, قاطع التيار الكهربائي, أنظمة الحماية الكهربائية

3. Excerpts (مقتطفات):

  • “توضيح الفرق بين المفتاحين الكهربائيين DZ47-60 C32 و NXB-63 D32 من حيث التصميم، القدرة التشغيلية والتصنيف الزمني.”
  • “المفتاح الكهربائي DZ47-60 C32 يتميز بتصنيف زمني سريع، بينما يتحمل NXB-63 D32 تيارات بداية أكبر بكثير مما يجعله مناسبًا للأحمال الثقيلة.”
  • “مقارنة دقيقة بين نوعين من القواطع الكهربائية المستخدمة في الأنظمة المنزلية والصناعية.”

4. Slug:

comparison-dz47-nxb-circuit-breakers

5. عنوان حصري للموضوع:

“تحليل شامل للفرق بين قاطعي التيار الكهربائي DZ47-60 C32 و NXB-63 D32: أيهما الأنسب لاحتياجاتك؟”




سبب عطل EB في مكيف سامسونج أرموار

خطأ “EB” في مكيف سامسونج (Samsung Air Conditioner) هو رمز خطأ شائع يشير إلى مشكلة معينة في النظام. هذا الرمز يمكن أن يظهر على شاشة التحكم أو لوحة العرض الخاصة بالمكيف، ويحتاج إلى تحليل دقيق لتحديد السبب الدقيق وإصلاح المشكلة.


ما هو الخطأ “EB”؟

في معظم أجهزة تكييف الهواء من سامسونج، الخطأ “EB” يشير عادةً إلى مشكلة في مستوى الماء أو نظام الصرف . قد يكون هناك انسداد في أنابيب الصرف أو خلل في مستشعر مستوى الماء (Float Sensor).


الأسباب المحتملة للخطأ “EB”

  1. انسداد في أنابيب الصرف :

    • إذا كانت أنابيب تصريف المياه المسؤولة عن إزالة الماء الناتج عن التكثيف مسدودة، فقد يتسبب ذلك في تراكم الماء داخل الوحدة الداخلية.
    • يؤدي ذلك إلى تشغيل المستشعر الخاص بمستوى الماء، مما يوقف عمل الجهاز ويعرض رسالة الخطأ “EB”.
  2. مستشعر مستوى الماء (Float Sensor) معطل :

    • المستشعر المسؤول عن اكتشاف مستوى الماء قد يكون تالفًا أو غير متصل بشكل صحيح.
    • إذا كان المستشعر يعطي قراءة خاطئة، فإنه سيشير إلى وجود مشكلة حتى لو لم يكن هناك مشكلة حقيقية.
  3. تسرب في نظام الصرف :

    • إذا كان هناك تسريب في أنابيب الصرف، فقد يتسبب ذلك في عدم تصريف المياه بشكل صحيح، مما يؤدي إلى تنشيط رسالة الخطأ.
  4. تجمع الماء داخل الجهاز :

    • إذا كان هناك تجمع للماء داخل الوحدة الداخلية بسبب قصور في تصريف المياه، فإن النظام سيتوقف عن العمل لمنع الأضرار.
  5. مشكلة في مضخة الصرف (Drain Pump) :

    • بعض أنظمة التكييف تحتوي على مضخة لتصريف المياه. إذا كانت هذه المضخة تالفة أو لا تعمل بشكل صحيح، فقد يؤدي ذلك إلى ظهور الخطأ.

خطوات حل المشكلة

1. فحص أنابيب الصرف

  • قم بفصل المكيف عن الكهرباء.
  • ابحث عن أنابيب الصرف الخارجة من الوحدة الداخلية.
  • تأكد من أنها ليست مسدودة بالأتربة أو الرواسب.
  • قم بتنظيف الأنابيب باستخدام مضخة هواء أو ماء دافئ لإزالة أي انسداد.

2. تفقد مستشعر مستوى الماء (Float Sensor)

  • ابحث عن المستشعر الموجود داخل الوحدة الداخلية (عادةً يكون قريبًا من صينية تصريف المياه).
  • تأكد من أنه مرتبط بشكل صحيح وليس تالفًا.
  • إذا كان المستشعر يبدو تالفًا، قد تحتاج إلى استبداله.

3. تنظيف صينية تصريف المياه

  • صينية تصريف المياه الموجودة أسفل الوحدة الداخلية قد تكون ممتلئة بالماء أو الأوساخ.
  • قم بتنظيفها جيدًا وتأكد من أن المياه تتدفق بحرية عبر أنابيب الصرف.

4. فحص مضخة الصرف (إذا كانت موجودة)

  • إذا كان جهازك يحتوي على مضخة لتصريف المياه، تحقق من أنها تعمل بشكل صحيح.
  • استمع إلى صوت المضخة عند تشغيل الجهاز. إذا لم تكن تعمل، قد تحتاج إلى إصلاحها أو استبدالها.

5. إعادة تشغيل المكيف

  • بعد إصلاح المشكلة، قم بإعادة تشغيل المكيف.
  • إذا استمر ظهور الخطأ “EB”، قد يكون هناك مشكلة أكثر تعقيدًا تتطلب تدخل فني متخصص.

نصائح إضافية

  • الصيانة الدورية : قم بتنظيف المكيف بانتظام لتجنب تراكم الأوساخ والأتربة التي قد تسبب مشاكل في الصرف.
  • استخدام مضاد للتجمد : إذا كنت تعيش في منطقة ذات رطوبة عالية، يمكنك استخدام مواد مضادة للتجمد في أنابيب الصرف لمنع الانسداد.
  • الاتصال بالدعم الفني : إذا لم تتمكن من تحديد السبب أو إصلاح المشكلة بنفسك، فمن الأفضل الاتصال بفني معتمد من سامسونج.

الخلاصة

خطأ “EB” في مكيف سامسونج غالبًا ما يكون مرتبطًا بمشكلة في نظام الصرف أو مستشعر مستوى الماء. يمكنك حل المشكلة باتباع الخطوات التالية:

  1. تنظيف أنابيب الصرف.
  2. فحص وصيانة مستشعر مستوى الماء.
  3. تنظيف صينية تصريف المياه.
  4. التحقق من مضخة الصرف (إن وجدت).



مقارنة شاملة: ما الفرق بين بطاريات السيارات وبطاريات الطاقة الشمسية؟

الفرق بين بطاريات السيارات وبطاريات الطاقة الشمسية (جداول مقارنة)

لتسهيل فهم الفروق بين بطاريات السيارات وبطاريات الطاقة الشمسية، قمت بتقسيم المعلومات إلى جداول مقارنة توضح الاختلافات الرئيسية.


1. الغرض من الاستخدام

النقطة
بطاريات السيارات
بطاريات الطاقة الشمسية
الغرض الأساسي
تشغيل محرك السيارة وتشغيل الأنظمة الكهربائية.
تخزين الطاقة المولدة من الألواح الشمسية لاستخدامها لاحقًا.
مصدر الشحن
الدينامو (Alternator) أثناء قيادة السيارة.
الألواح الشمسية أو مصادر طاقة أخرى.
دورة الشحن/التفريغ
غير مناسبة للتفريغ العميق.
مصممة للتفريغ العميق والشحن المتكرر.

2. نوع البطارية والتكنولوجيا

النقطة
بطاريات السيارات
بطاريات الطاقة الشمسية
التكنولوجيا الشائعة
الرصاص الحمضي (Lead-Acid)، AGM، EFB.
الرصاص الحمضي العميقة (Deep-Cycle Lead-Acid)، الليثيوم أيون (Lithium-Ion)، Gel، AGM.
التصميم
مصممة لإطلاق طاقة عالية لفترة قصيرة.
مصممة لتخزين الطاقة واستخدامها بشكل تدريجي.

3. عمر البطارية ودورة الشحن/التفريغ

النقطة
بطاريات السيارات
بطاريات الطاقة الشمسية
عدد دورات الشحن/التفريغ
200-500 دورة (غير مناسبة للتفريغ العميق).
1000-5000 دورة (تعتمد على النوع).
العمر الافتراضي
3-5 سنوات.
5-15 سنة (حسب النوع والجودة).
قدرة التحمل
لا تتحمل التفريغ الكامل.
تتحمل التفريغ العميق حتى 50%-80% من السعة.

4. السعة والقدرة

النقطة
بطاريات السيارات
بطاريات الطاقة الشمسية
السعة النموذجية
40-100 أمبير/ساعة (Ah).
100-400 أمبير/ساعة (Ah) أو أكثر.
الجهد القياسي
12 فولت.
12 فولت، 24 فولت، أو 48 فولت حسب النظام.

5. كفاءة الطاقة

النقطة
بطاريات السيارات
بطاريات الطاقة الشمسية
كفاءة الطاقة
حوالي 70%-80%.
حوالي 90%-95% (خاصة بطاريات الليثيوم أيون).
تخزين الطاقة
غير مصممة للتخزين طويل الأمد.
مصممة لتخزين الطاقة لفترات طويلة واستخدامها عند الحاجة.

6. التكلفة

النقطة
بطاريات السيارات
بطاريات الطاقة الشمسية
التكلفة التقريبية
50-200 دولارًا (حسب النوع والحجم).
200-2000 دولارًا أو أكثر (خاصة بطاريات الليثيوم أيون).
تكلفة الصيانة
تحتاج إلى صيانة دورية (للأنواع التقليدية).
معظم الأنواع خالية من الصيانة (مثل الليثيوم أيون وAGM).

7. المتانة والمقاومة البيئية

النقطة
بطاريات السيارات
بطاريات الطاقة الشمسية
المتانة
أقل متانة في ظروف الطقس القاسية.
أكثر متانة وتتحمل التغيرات المناخية.
المقاومة للصدمات
عرضة للتلف بسبب الاهتزازات والصدمات.
مقاومة للصدمات (خاصة بطاريات AGM وGel).

الخلاصة:

من خلال الجداول أعلاه، يمكننا رؤية أن بطاريات السيارات مصممة لتوفير طاقة عالية لفترة قصيرة لتشغيل المحرك، بينما بطاريات الطاقة الشمسية مخصصة لتخزين الطاقة لفترات طويلة واستخدامها بشكل تدريجي. كل نوع يتميز بمزايا ومواصفات تناسب احتياجاته الخاصة.

الإجابة النهائية: تم تقديم جداول مقارنة توضح الفروق الرئيسية بين بطاريات السيارات وبطاريات الطاقة الشمسية من حيث الغرض، التكنولوجيا، العمر الافتراضي، السعة، الكفاءة، التكلفة، والمتانة.




تأثير التقلبات الكهربائية وانخفاض الجهد على التكييف وكيفية حل كود الخطأ ‘US’

تأثير التقلبات الكهربائية وانخفاض الجهد على وحدة التكييف (كود الخطأ “US”)


1. مقدمة:

تعتبر وحدات التكييف من الأجهزة الحساسة التي تعتمد بشكل كبير على استقرار التيار الكهربائي لضمان عملها بكفاءة. في كثير من الحالات، قد يؤدي تعرض الجهاز لتقلبات كهربائية أو انخفاض الجهد إلى ظهور أكواد خطأ مثل “*US”. في هذا المقال، سنشرح كيف يمكن أن يؤثر عدم استقرار التيار الكهربائي على نظام التكييف، وما هي الحلول الممكنة لتجنب هذه المشكلة.


2. ما هو كود الخطأ “US”؟

  • يظهر رمز الخطأ “*US” على شاشة التكييف للإشارة إلى وجود مشكلة في النظام.
  • في معظم الحالات، يكون هذا الخطأ ناتجًا عن عدم استقرار التيار الكهربائي الذي يؤثر على عمل الوحدة الداخلية أو الخارجية.

3. كيف تؤثر التقلبات الكهربائية وانخفاض الجهد على التكييف؟

أ. التقلبات الكهربائية:
  • التقلبات الكهربائية (ارتفاع مفاجئ في الجهد) يمكن أن تتسبب في:
    • تلف اللوحات الإلكترونية:
      اللوحات المسؤولة عن التحكم في الوحدة الداخلية والخارجية حساسة جدًا للتغيرات المفاجئة في التيار.
    • إتلاف الضاغط (Compressor):
      الضاغط هو الجزء الأساسي في نظام التكييف، وقد يتضرر بسبب زيادة الجهد.
ب. انخفاض الجهد:
  • انخفاض الجهد يؤدي إلى:
    • ضعف أداء الوحدة:
      عندما يكون الجهد أقل من المطلوب، قد لا تعمل المكونات بشكل صحيح.
    • إيقاف تشغيل الوحدة تلقائيًا:
      بعض أنظمة التكييف تحتوي على حماية تُوقف التشغيل عند انخفاض الجهد لمنع التلف.
ج. مشاكل أخرى ناتجة عن عدم استقرار التيار:
  • خلل في الاتصال بين الوحدات:
    التغيرات المفاجئة في التيار قد تؤدي إلى فقدان الاتصال بين الوحدة الداخلية والخارجية.
  • خطأ في مستشعرات النظام:
    المستشعرات التي تقيس درجة الحرارة أو الضغط قد ترسل إشارات خاطئة نتيجة عدم استقرار التيار.

4. كيفية حل مشكلة التقلبات الكهربائية وانخفاض الجهد:

أ. استخدام منظم الجهد (Voltage Stabilizer):
  • منظم الجهد هو الحل الأمثل لحماية وحدة التكييف من التقلبات الكهربائية وانخفاض الجهد.
  • يعمل على تثبيت التيار الداخل إلى الجهاز، مما يضمن عمله بشكل طبيعي.
ب. تركيب قاطع حماية (Surge Protector):
  • قاطع الحماية يحمي الجهاز من أي ارتفاع مفاجئ في الجهد.
  • يوصى بتركيبه في المنزل بأكمله أو على مستوى الجهاز فقط.
ج. فحص شبكة الكهرباء المنزلية:
  • تأكد من أن شبكة الكهرباء في المنزل مصممة لتحمل الأحمال الكهربائية.
  • إذا كانت الشبكة ضعيفة، قد تحتاج إلى ترقية الأسلاك أو لوحة التوزيع.
د. إعادة تشغيل الوحدة بعد استقرار التيار:
  • إذا ظهر كود الخطأ “US” بسبب تقلبات كهربائية أو انخفاض الجهد، قم بإيقاف تشغيل الوحدة لبضع دقائق ثم أعد تشغيلها بعد التأكد من استقرار التيار.

5. نصائح وقائية:

  • استخدام منظم جهد دائم: لا تشغل وحدة التكييف دون منظم جهد لتقليل مخاطر التلف.
  • تجنب تشغيل الأجهزة الثقيلة مع التكييف: تشغيل أجهزة مثل الغسالة أو الفرن في نفس الوقت قد يؤدي إلى انخفاض الجهد.
  • الصيانة الدورية: تفقد الوحدة بانتظام للتأكد من عدم وجود أضرار ناتجة عن التقلبات الكهربائية.

6. الخلاصة:

التقلبات الكهربائية وانخفاض الجهد هما من الأسباب الشائعة لظهور كود الخطأ “US” في وحدات التكييف. لتجنب هذه المشكلة، يجب اتخاذ الاحتياطات اللازمة مثل استخدام منظم الجهد وقاطع الحماية. إذا استمرت المشكلة، يُنصح بالاستعانة بفني متخصص لفحص النظام.

الإجابة النهائية: تم تقديم مقال شامل يوضح تأثير التقلبات الكهربائية وانخفاض الجهد على التكييف وكيفية حل المشكلة باستخدام منظم الجهد وقاطع الحماية.

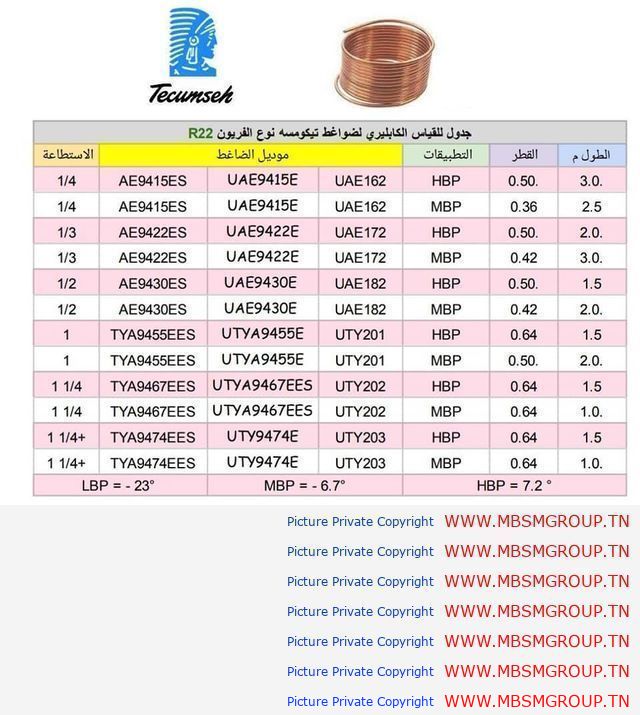

دليل شامل: كيفية تحديد طول وقطر أنبوب الكابولاري لأنظمة التبريد مع قياس الاعاقة أثناء التبريد والتجميد

كيف نحدد طول وقطر أنبوب الكابولاري في أي ثلاجة؟

أنبوب الكابولاري (Capillary Tube) هو أحد المكونات الأساسية في نظام التبريد الخاص بالثلاجات. يلعب دورًا حيويًا في تنظيم تدفق المبرد من المكثف إلى المبخر، مما يؤثر بشكل مباشر على كفاءة التبريد. تحديد الطول والقطر المناسبين لأنبوب الكابولاري يتطلب فهم دقيق لعدة عوامل، مثل نوع المبرد المستخدم، قدرة الضاغط (HP)، وحجم الثلاجة. في هذا المقال، سنتناول كيفية تحديد هذه القيم باستخدام جداول مفصلة تتضمن قياس الاعاقة أثناء التبريد والتجميد.


1. ما هو أنبوب الكابولاري؟

  • أنبوب الكابولاري هو أنبوب رفيع وطويل يُستخدم كجهاز توسع (Expansion Device) في أنظمة التبريد.
  • يعمل عن طريق خفض ضغط المبرد السائل القادم من المكثف، مما يؤدي إلى تحويله إلى خليط من السائل والغاز عند دخوله إلى المبخر.
  • يعتمد أداء أنبوب الكابولاري على طوله وقطره الداخلي، حيث يؤثران على معدل تدفق المبرد ومن ثم كفاءة التبريد.

2. العوامل المؤثرة على تحديد الطول والقطر:

أ. نوع المبرد المستخدم:

  • كل مبرد (مثل R134a، R600a، R404a، R209، R22، R410a) له خصائص مختلفة تؤثر على اختيار الطول والقطر.
  • المبردات ذات الضغط العالي تتطلب أنابيب أطول وأقطار أصغر مقارنة بتلك التي تعمل بضغط منخفض.

ب. قدرة الضاغط (HP):

  • قدرة الضاغط (بالحصان) تحدد كمية المبرد التي يتم ضخها عبر النظام.
  • الضواغط الأكبر تحتاج إلى أنابيب كابولاري أطول وأضيق لتنظيم التدفق بشكل صحيح.

ج. حجم الثلاجة (السعة):

  • الثلاجات الصغيرة (مثل الثلاجات المنزلية) تحتاج إلى أنابيب أقصر وأقطار أصغر.
  • الثلاجات الكبيرة أو الفريزرات تحتاج إلى أنابيب أطول وأقطار أكبر لتوفير تدفق مبرد كافٍ.

د. درجة الحرارة المطلوبة:

  • إذا كانت الثلاجة مصممة للوصول إلى درجات حرارة منخفضة جدًا (مثل الفريزر)، فإن الأنبوب يحتاج إلى أن يكون أطول وأضيق لزيادة مقاومة التدفق.
  • إذا كانت الثلاجة مخصصة للتبريد المعتدل (مثل تبريد المياه)، يمكن استخدام أنبوب أقصر وأكبر قطرًا.

3. الجداول المرجعية لتحديد طول أنبوب الكابولاري مع قياس الاعاقة أثناء التبريد والتجميد:

لتسهيل تحديد الطول المناسب لأنبوب الكابولاري بناءً على قدرة الضاغط ونوع المبرد، قمنا بتقسيم البيانات إلى جداول مفصلة لكل نوع من المبردات. تم إضافة قياس الاعاقة أثناء التبريد والتجميد لضمان دقة الاختيار.


جدول 1: أنبوب الكابولاري باستخدام المبرد R134a

قدرة الضاغط (HP)
الطول (متر)
الاعاقة (بار)
الاعاقة (PSI)
الاعاقة أثناء التبريد (بار)
الاعاقة أثناء التجميد (بار)
1/10
1.2
0.1
1.45
0.08
0.12
1/8
1.4
0.12
1.74
0.09
0.14
1/6
1.6
0.14
2.03
0.10
0.16
1/5
1.8
0.15
2.17
0.11
0.18
1/4
2.0
0.17
2.47
0.12
0.20
3/8
2.3
0.20
2.90
0.14
0.22
1/3
2.2
0.19
2.76
0.13
0.21
1/2
2.5
0.22
3.19
0.15
0.24

جدول 2: أنبوب الكابولاري باستخدام المبرد R600a

قدرة الضاغط (HP)
الطول (متر)
الاعاقة (بار)
الاعاقة (PSI)
الاعاقة أثناء التبريد (بار)
الاعاقة أثناء التجميد (بار)
1/10
1.0
0.1
1.45
0.07
0.11
1/8
1.2
0.11
1.60
0.08
0.13
1/6
1.4
0.12
1.74
0.09
0.15
1/5
1.6
0.13
1.89
0.10
0.16
1/4
1.8
0.15
2.17
0.11
0.18
3/8
2.1
0.18
2.61
0.12
0.20
1/3
2.0
0.17
2.47
0.11
0.19
1/2
2.2
0.19
2.76
0.13
0.22

جدول 3: أنبوب الكابولاري باستخدام المبرد R404a

قدرة الضاغط (HP)
الطول (متر)
الاعاقة (بار)
الاعاقة (PSI)
الاعاقة أثناء التبريد (بار)
الاعاقة أثناء التجميد (بار)
1/10
1.5
0.15
2.17
0.10
0.17
1/8
1.7
0.17
2.47
0.12
0.20
1/6
1.9
0.19
2.76
0.13
0.22
1/5
2.1
0.21
3.04
0.14
0.24
1/4
2.3
0.23
3.34
0.15
0.26
3/8
2.6
0.26
3.77
0.17
0.29
1/3
2.5
0.25
3.62
0.16
0.28
1/2
2.8
0.28
4.06
0.18
0.31

جدول 4: أنبوب الكابولاري باستخدام المبرد R209

قدرة الضاغط (HP)
الطول (متر)
الاعاقة (بار)
الاعاقة (PSI)
الاعاقة أثناء التبريد (بار)
الاعاقة أثناء التجميد (بار)
1/10
1.3
0.13
1.89
0.09
0.15
1/8
1.5
0.15
2.17
0.10
0.17
1/6
1.7
0.17
2.47
0.11
0.19
1/5
1.9
0.19
2.76
0.12
0.21
1/4
2.1
0.21
3.04
0.13
0.23
3/8
2.4
0.24
3.48
0.15
0.26
1/3
2.3
0.23
3.34
0.14
0.25
1/2
2.6
0.26
3.77
0.16
0.28

جدول 5: أنبوب الكابولاري باستخدام المبرد R22

قدرة الضاغط (HP)
الطول (متر)
الاعاقة (بار)
الاعاقة (PSI)
الاعاقة أثناء التبريد (بار)
الاعاقة أثناء التجميد (بار)
1/10
1.1
0.11
1.60
0.08
0.13
1/8
1.3
0.13
1.89
0.09
0.15
1/6
1.5
0.15
2.17
0.10
0.17
1/5
1.7
0.17
2.47
0.11
0.19
1/4
1.9
0.19
2.76
0.12
0.21
3/8
2.2
0.22
3.19
0.14
0.24
1/3
2.1
0.21
3.04
0.13
0.23
1/2
2.4
0.24
3.48
0.15
0.26

جدول 6: أنبوب الكابولاري باستخدام المبرد R410a

قدرة الضاغط (HP)
الطول (متر)
الاعاقة (بار)
الاعاقة (PSI)
الاعاقة أثناء التبريد (بار)
الاعاقة أثناء التجميد (بار)
1/10
1.4
0.14
2.03
0.10
0.16
1/8
1.6
0.16
2.32
0.11
0.18
1/6
1.8
0.18
2.61
0.12
0.20
1/5
2.0
0.20
2.90
0.13
0.22
1/4
2.2
0.22
3.19
0.14
0.24
3/8
2.5
0.25
3.62
0.15
0.27
1/3
2.4
0.24
3.48
0.14
0.26
1/2
2.7
0.27
3.92
0.16
0.29

4. نصائح إضافية:

  • استشارة متخصص: إذا كنت غير متأكد من اختيار الطول والقطر، استشر فني تبريد محترف.
  • تجنب التعديل العشوائي: أي تعديل غير مدروس على أنبوب الكابولاري يمكن أن يؤدي إلى تلف النظام.
  • استخدام موازين دقيقة: عند تركيب الأنبوب، استخدم أدوات دقيقة لقياس القطر والطول.

الخلاصة:

تحديد طول وقطر أنبوب الكابولاري في الثلاجة يتطلب مراعاة عدة عوامل مثل نوع المبرد، قدرة الضاغط، وحجم الثلاجة. باستخدام الجداول المرجعية والاختبارات العملية، يمكنك ضمان اختيار الأنسب لتحسين كفاءة التبريد.

الإجابة النهائية: تم تقديم مقال شامل مع جداول مرجعية لتحديد طول وقطر أنبوب الكابولاري بناءً على نوع المبرد وقدرة الضاغط، مع إضافة قياس الاعاقة أثناء التبريد والتجميد.




أخطاء شائعة في تركيب الوحدة الخارجية للتكيف بين جدارين وكيفية تجنبها

أخطاء تركيب الوحدة الخارجية للتكيف بين جدارين وتأثيرها على التهوية

في الصورة المرفقة، نرى وحدة تكييف خارجية مثبتة بين جدارين. هذا النوع من التركيب قد يبدو عمليًا في بعض الحالات، لكنه يحمل معه العديد من الأخطاء والمشكلات التي يمكن أن تؤثر سلبًا على كفاءة النظام وأدائه، خاصة فيما يتعلق بالتهوية. دعونا نستعرض هذه الأخطاء وتأثيرها وكيفية تجنبها.


1. عدم توفير مساحة كافية للتهوية:

من الواضح في الصورة أن الوحدة الخارجية تم تركيبها بين جدارين بمسافة ضيقة. هذا يمكن أن يؤدي إلى:

  • انسداد مجرى الهواء: المسافة الضيقة بين الجدارين قد تعيق مرور الهواء بشكل حر، مما يقلل من كفاءة التبريد.
  • ارتفاع درجة الحرارة: عدم وجود تهوية كافية يمكن أن يؤدي إلى ارتفاع درجة حرارة الوحدة الخارجية، مما يقلل من أدائها ويسبب أعطالًا مبكرة.

الحل: يجب ترك مسافة كافية (عادةً ما تكون 30 سم على الأقل) بين الوحدة الخارجية والجدارين لضمان تدفق الهواء الحر وتحسين التهوية.


2. عدم مراعاة اتجاه الرياح:

تركيب الوحدة بين جدارين دون مراعاة اتجاه الرياح يمكن أن يتسبب في:

  • تراكم الحرارة: إذا كان اتجاه الرياح يدفع الهواء الساخن نحو الوحدة، فقد يتراكم الحرارة حولها، مما يقلل من كفاءة التبريد.
  • زيادة استهلاك الطاقة: بسبب تراكم الحرارة، يعمل النظام بشكل أكثر جهدًا لتعويض الخسارة الحرارية، مما يؤدي إلى زيادة استهلاك الكهرباء.

الحل: يجب مراعاة اتجاه الرياح عند تركيب الوحدة الخارجية، مع اختيار موقع يسمح بتدفق الهواء الحر بعيدًا عن الوحدة.


3. عدم توفير صيانة مناسبة:

من الصورة، لا يبدو أن هناك إمكانية للوصول إلى الوحدة الخارجية بسهولة لإجراء الصيانة. هذا يمكن أن يؤدي إلى:

  • صعوبة في الفحص: عدم توفر مساحة كافية للوصول إلى الوحدة يجعل من الصعب فحصها وإجراء الصيانة الدورية.
  • تراكم الأوساخ: تراكم الغبار والأوساخ داخل الوحدة يمكن أن يقلل من كفاءتها ويسبب أعطالًا مستقبلية.

الحل: يجب ترك مساحة كافية للوصول إلى الوحدة الخارجية لإجراء الصيانة والفحص الدوري، مع مراعاة تركيب أبواب أو غطاء قابل للإزالة إذا كانت المساحة محدودة.


4. عدم مراعاة العوامل البيئية:

تركيب الوحدة بين جدارين يمكن أن يتسبب في:

  • تعرض للأشعة الشمسية المباشرة: إذا كانت الوحدة معرضة للأشعة الشمسية المباشرة، فقد تتراكم الحرارة حولها، مما يقلل من كفاءة التبريد.
  • تعرض للمطر والأتربة: عدم وجود حماية مناسبة يمكن أن يتسبب في تلف الوحدة بسبب المطر والأتربة.

الحل: يجب مراعاة العوامل البيئية عند تركيب الوحدة الخارجية، مع اختيار موقع يوفر الحماية من الأشعة الشمسية المباشرة والمطر والأتربة.


الخلاصة:

تركيب الوحدة الخارجية للتكيف بين جدارين يمكن أن يحمل معه العديد من الأخطاء والمشكلات التي تؤثر سلبًا على كفاءة النظام وأدائه، خاصة فيما يتعلق بالتهوية. يجب مراعاة توفير مساحة كافية للتهوية، مراعاة اتجاه الرياح، توفير إمكانية الوصول للصيانة، ومراعاة العوامل البيئية لضمان عمل النظام بكفاءة وتجنب المشاكل المستقبلية.

الإجابة النهائية: الصورة توضح عدة أخطاء في تركيب الوحدة الخارجية للتكيف بين جدارين، مثل عدم توفير مساحة كافية للتهوية، عدم مراعاة اتجاه الرياح، صعوبة الوصول للصيانة، وعدم مراعاة العوامل البيئية.




أخطاء شائعة في تركيب أنابيب النحاس لأنظمة التكييف وكيفية تجنبها

في الصورة المرفقة، نلاحظ وجود بعض العيوب في تركيب أنابيب النحاس الخاصة بوحدة التكييف. دعونا نستعرض هذه العيوب وتأثيرها على أداء النظام وكيفية تجنبها.


1. عدم استخدام الأطقم المناسبة:

من الواضح في الصورة أن الأنابيب النحاسية مثبتة مباشرة على الحائط دون استخدام الأطقم (Clamps) المناسبة. هذا يمكن أن يؤدي إلى عدة مشاكل:

  • اهتزازات وضوضاء: عند تشغيل الوحدة، قد تحدث اهتزازات في الأنابيب مما ينتج ضوضاء غير مرغوب فيها.
  • تسرب المبرد: عدم الاستقرار في التركيب يمكن أن يؤدي إلى تسرب المبرد من نقاط الربط، مما يقلل من كفاءة التبريد ويسبب أعطالًا في النظام.

الحل: يجب استخدام الأطقم المناسبة لتأمين الأنابيب بشكل جيد على الحائط، مع مراعاة المسافة المناسبة بين كل طقم والآخر.


2. عدم تثبيت العوازل الحرارية:

لا تظهر في الصورة أي عوازل حرارية على الأنابيب. هذا يعتبر خطأ شائعًا في تركيب أنظمة التكييف، حيث أن العوازل الحرارية تلعب دورًا مهمًا في:

  • منع تكوين الرطوبة: بدون عوازل حرارية، يمكن أن تتكون قطرات الماء على سطح الأنابيب بسبب تكثيف البخار، مما يسبب رطوبة في الجدران.
  • تحسين الكفاءة: العوازل الحرارية تساعد في الحفاظ على درجة حرارة المبرد داخل الأنابيب، مما يحسن كفاءة التبريد ويقلل من استهلاك الطاقة.

الحل: يجب تغليف الأنابيب بعازلات حرارية مناسبة قبل تثبيتها على الحائط.


3. عدم مراعاة الزوايا الصحيحة:

في الصورة، نرى أن الأنابيب تم ثنيها بزوايا حادة. هذا يمكن أن يتسبب في:

  • زيادة مقاومة السريان: الزوايا الحادة تزيد من مقاومة السريان للمبرد، مما يقلل من كفاءة النظام ويؤدي إلى زيادة استهلاك الطاقة.
  • تلف الأنابيب: الثني الخاطئ يمكن أن يؤدي إلى تلف في جدار الأنابيب، مما يسبب تسربات مستقبلية.

الحل: يجب مراعاة زوايا الانحناء المناسبة عند ثني الأنابيب، مع استخدام أدوات خاصة للثني لتجنب أي تلف.


4. عدم ترتيب الأنابيب بشكل صحيح:

من الصورة، يبدو أن الأنابيب لم يتم ترتيبها بشكل منظم. هذا يمكن أن يؤدي إلى:

  • صعوبة في الصيانة: عدم التنظيم يجعل من الصعب الوصول إلى الأنابيب عند الحاجة إلى صيانة أو فحص.
  • تشوه المظهر: عدم التنظيم يؤثر سلبًا على مظهر المكان، خاصة إذا كانت الأنابيب مرئية.

الحل: يجب ترتيب الأنابيب بشكل منظم ومرتب، مع مراعاة المسافات المناسبة بين الأنابيب لتسهيل الصيانة وتحسين المظهر.


الخلاصة:

تركيب أنابيب التكييف بشكل صحيح هو أمر حاسم لضمان أداء النظام بكفاءة وتجنب المشاكل المستقبلية. يجب مراعاة استخدام الأطقم المناسبة، تثبيت العوازل الحرارية، مراعاة الزوايا الصحيحة، وترتيب الأنابيب بشكل منظم لضمان عمل نظام التكييف بأفضل حال.

الإجابة النهائية: الصورة توضح عدة عيوب في تركيب أنابيب التكييف، مثل عدم استخدام الأطقم المناسبة، عدم تثبيت العوازل الحرارية، عدم مراعاة الزوايا الصحيحة، وعدم ترتيب الأنابيب بشكل صحيح.

Demander
Expliquez



دليل شامل لفهم وحدات التكييف: HP، TR، BTU، KJ، وLRA لاختيار الأنسب بسهولة

وحدات التكييف (Split Unit AC) تُستخدم على نطاق واسع لتبريد المنازل والمكاتب. عند شراء أو صيانة وحدة تكييف، من المهم فهم الوحدات المختلفة التي تُستخدم لقياس أدائها وكفاءتها. فيما يلي شرح لكل من هذه المصطلحات ومعانيها وكيفية تحويلها:


1. الحصان (HP – Horsepower):

  • التعريف: يشير إلى قدرة الضاغط (Compressor) في وحدة التكييف. الحصان هو مقياس للطاقة الكهربائية المستخدمة لتشغيل الضاغط.
  • الاستخدام: غالبًا ما يتم الإشارة إلى وحدات التكييف بحجمها بالحصان، مثل 1 حصان، 1.5 حصان، 2 حصان، إلخ.
  • التحويلات الشائعة:
    • 1 حصان = 0.7457 كيلوواط (kW).
    • 1 حصان ≈ 9000-12000 وحدة حرارية بريطانية (BTU).

2. الطن التبريدي (TR – Tons of Refrigeration):

  • التعريف: يُستخدم لقياس قدرة التبريد الخاصة بوحدة التكييف. الطن التبريدي يعادل كمية الحرارة اللازمة لتجميد طن واحد من الماء في يوم واحد.
  • الاستخدام: غالبًا ما يتم استخدام الطن التبريدي في الأنظمة التجارية والصناعية.
  • التحويلات الشائعة:
    • 1 طن تبريدي = 12,000 وحدة حرارية بريطانية (BTU).
    • 1 طن تبريدي ≈ 3.517 كيلوواط (kW).

3. وحدة حرارية بريطانية (BTU – British Thermal Unit):

  • التعريف: هي وحدة قياس الطاقة الحرارية. تُستخدم لتحديد قدرة التبريد في وحدات التكييف.
  • الاستخدام: تُعتبر BTU واحدة من أكثر الوحدات شيوعًا لوصف قدرة التبريد في وحدات التكييف المنزلية.
  • التحويلات الشائعة:
    • 1 BTU = 0.293 واط (W).
    • 12,000 BTU = 1 طن تبريدي (TR).
    • 1000 BTU ≈ 0.293 كيلوواط (kW).

4. الكيلوجول (KJ – Kilojoules):

  • التعريف: الكيلوجول هو وحدة قياس الطاقة في النظام الدولي للوحدات (SI). يستخدم أحيانًا لوصف الطاقة الحرارية أو التبريد.
  • الاستخدام: قد تظهر هذه الوحدة في المواصفات الفنية للأنظمة الحديثة.
  • التحويلات الشائعة:
    • 1 KJ = 1000 جول (J).
    • 1 KJ ≈ 0.9478 BTU.

5. التيار الكهربائي اللازم عند التشغيل (LRA – Locked Rotor Amps):

  • التعريف: يشير إلى التيار الكهربائي الذي يحتاجه الضاغط عند بدء التشغيل. يكون هذا التيار أعلى بكثير من التيار العادي أثناء التشغيل المستمر.
  • الاستخدام: يُستخدم LRA لتحديد قدرة الدائرة الكهربائية وحجم القاطع (Circuit Breaker) المناسب.
  • الملاحظات:
    • LRA مهم جدًا لتجنب زيادة الحمل على الدائرة الكهربائية.
    • يمكن العثور على قيمة LRA على لوحة البيانات (Nameplate) الخاصة بوحدة التكييف.

كيفية تحديد قدرة Split Unit AC:

  1. من خلال HP:
    • إذا كنت تعرف أن الجهاز يعمل بقوة 1.5 حصان، يمكنك تقدير قدرته بحوالي 12,000 BTU أو 1 طن تبريدي.
  2. من خلال BTU:
    • إذا كانت وحدة التكييف لديها قدرة 18,000 BTU، فإنها تعادل حوالي 1.5 طن تبريدي أو 2 حصان.
  3. من خلال TR:
    • إذا كانت الوحدة مقدرة بـ 2 طن تبريدي، فإنها تعادل حوالي 24,000 BTU أو 2.5-3 حصان.
  4. من خلال LRA:
    • إذا كانت قيمة LRA مرتفعة (مثل 20 أمبير)، يجب التأكد من أن الدائرة الكهربائية يمكنها تحمل هذا الحمل عند بدء التشغيل.

جدول تحويل سريع:

الوحدة
القيمة التقريبية
1 حصان (HP)
9000-12000 BTU
1 طن تبريدي (TR)
12,000 BTU
1 BTU
0.293 واط (W)
1 KJ
0.9478 BTU

نصائح عملية:

  • اختيار الحجم المناسب: اختر وحدة تكييف بناءً على حجم الغرفة. على سبيل المثال:
    • غرفة صغيرة (10-15 م²): 9000 BTU (1 طن تبريدي).
    • غرفة متوسطة (15-25 م²): 12,000 BTU (1.5 طن تبريدي).
    • غرفة كبيرة (25-40 م²): 18,000 BTU (2 طن تبريدي).
  • التأكد من LRA: تأكد من أن نظام الكهرباء لديك يمكنه تحمل تيار بدء التشغيل (LRA) للوحدة.
  • الكفاءة: ابحث عن وحدات ذات كفاءة عالية (SEER أو EER) لتقليل استهلاك الطاقة.

الخلاصة:

فهم الوحدات المختلفة مثل HP ، TR ، BTU ، KJ ، وLRA يساعدك على اختيار وحدة تكييف مناسبة لاحتياجاتك وتقييم أدائها بشكل صحيح. استخدم الجداول والتحويلات المذكورة أعلاه لتبسيط العملية!




كيفية تحويل الكيلوواط (kW) إلى حصان (hp) والعكس بسهولة

جدول التحويل من الحصان (hp) إلى الكيلوواط (kW):

الحصان (hp)
الكيلوواط (kW)
0.1
0.075
0.2
0.149
0.3
0.224
0.4
0.298
0.5
0.373
0.6
0.447
0.7
0.522
0.8
0.597
0.9
0.671
1
0.746
2
1.492
3
2.238
4
2.984
5
3.730
10
7.457
15
11.186
20
14.914
25
18.643
30
22.371
40
29.828
50
37.285
60
44.742
70
52.199
80
59.656
90
67.113
100
74.570

كيفية استخدام الجدول:

  • إذا كنت تريد معرفة القيمة المكافئة لـ X حصان بالكيلوواط، يمكنك البحث عن الرقم في العمود الأيسر (الحصان) والنظر إلى العمود الأيمن للحصول على القيمة المقابلة بالكيلوواط.
  • على سبيل المثال:
    • 10 حصان = 7.457 كيلوواط
    • 50 حصان = 37.285 كيلوواط

صيغة التحويل:

إذا كنت بحاجة إلى حساب القيم بنفسك، يمكنك استخدام الصيغة التالية:

  1. للتحويل من الحصان (hp) إلى الكيلوواط (kW):

  2. للتحويل من الكيلوواط (kW) إلى الحصان (hp):


أمثلة عملية:

  1. إذا كان لديك محرك قوة 0.5 حصان ، فإن قوته بالكيلوواط هي:

  2. إذا كان لديك محرك قوة 75 حصان ، فإن قوته بالكيلوواط هي:


الخلاصة:

  • الجدول أعلاه يوفر تحويلات دقيقة من 1/10 حصان إلى 100 حصان .
  • يمكن استخدام الصيغة الرياضية لحساب أي قيمة خارج نطاق الجدول.



دليل شامل لفهم وحل رمز العطل F4 في أجهزة General Gold

رمز العطل F4 يمكن أن يشير إلى مشكلة محددة في جهاز أو نظام معين، ولكن تفسيره يعتمد على نوع الجهاز أو النظام الذي يظهر فيه هذا الرمز. إذا كنت تشير إلى جهاز من إنتاج شركة “General Gold” (أو أي علامة تجارية مشابهة)، فعادةً ما يكون رمز F4 مرتبطًا بمشكلة في أحد المكونات أو الوظائف الأساسية للجهاز.

فيما يلي بعض التفسيرات المحتملة لرمز العطل F4:


1. أجهزة التدفئة أو التبريد (مثل السخانات أو مكيفات الهواء):

  • F4 قد يشير إلى مشكلة في مستشعر درجة الحرارة.
  • قد يكون المستشعر معطلاً أو غير متصل بشكل صحيح.
  • الحل: تحقق من اتصالات المستشعر، وتأكد من عدم وجود أضرار في الكابلات. إذا استمرت المشكلة، قد تحتاج إلى استبدال المستشعر.

2. غسالات الملابس أو الأجهزة المنزلية الأخرى:

  • F4 قد يشير إلى مشكلة في نظام الصرف أو مضخة المياه.
  • قد تكون هناك انسدادات في الأنابيب أو تعطل في مضخة الصرف.
  • الحل: تحقق من الأنابيب للتأكد من عدم وجود انسدادات، ونظف الفلتر إذا كان متاحًا. إذا لم يتم حل المشكلة، قد تحتاج إلى استدعاء فني صيانة.

3. أنظمة الطاقة الشمسية أو البطاريات:

  • F4 قد يشير إلى مشكلة في الشحن أو الجهد الكهربائي.
  • قد يكون هناك خلل في وحدة التحكم بالشحن أو في البطارية نفسها.
  • الحل: تحقق من مستوى الجهد الكهربائي، وتأكد من أن جميع الوصلات سليمة. إذا كانت البطارية قديمة، قد تحتاج إلى استبدالها.

4. أنظمة الأمن أو الإنذار:

  • F4 قد يشير إلى انقطاع في دائرة الكشف عن الحركة أو أحد المستشعرات.
  • الحل: تحقق من جميع المستشعرات والكابلات المرتبطة بها، وتأكد من أنها تعمل بشكل صحيح.

خطوات عامة لحل المشكلة:

  1. إعادة تشغيل الجهاز:
    • أغلق الجهاز تمامًا، ثم أعد تشغيله بعد بضع دقائق. قد تكون المشكلة مؤقتة.
  2. التحقق من الكابلات والوصلات:
    • تأكد من أن جميع الكابلات والأسلاك متصلة بشكل صحيح.
  3. الرجوع إلى دليل المستخدم:
    • ابحث عن رمز العطل F4 في دليل المستخدم الخاص بالجهاز للحصول على تفسير دقيق واستكشاف الأخطاء وإصلاحها.
  4. استدعاء فني صيانة:
    • إذا لم تتمكن من حل المشكلة بنفسك، فمن الأفضل التواصل مع مركز الصيانة المعتمد لشركة “General Gold” أو الشركة المصنعة للجهاز.



مقدار الزيت المضاف للضاغط بصفة مبسطة r134a

زيت الضاغط، R134A، كمية الزيت، زيوت PAG، تشحيم الضاغط، نظام التبريد، تعليمات المُصنّع، ضاغط التكييف.

لتحديد كمية الزيت للضاغط، يجب اتباع بعض القواعد العامة:

  1. :

    • غالبًا ما تكون كمية الزيت المطلوبة مكتوبة على لوحة بيانات الضاغط، وقد تكون باللتر أو السنتيمتر مكعب (حيث 1000 سم³ = 1 لتر)1.

  2. :

    • يمكن استخدام الرقم الكودي الموجود على لوحة بيانات الضاغط للبحث عن مواصفاته، بما في ذلك كمية الزيت المطلوبة.

  3. :

    • يمكن استخدام أكواب قياس أو أدوات دقيقة الأخرى لتحديد كمية الزيت بدقة.

  4. :

    • في حال عدم وجود بيانات، يمكن استخدام قانون تقريبي يعتمد على قياس ارتفاع حلة الضاغط ومحيطها، حيث يتم ضرب المحيط في الارتفاع ثم ضرب الناتج في رقم ثابت (عادةً 0.44)16.

  5. :

    • دائمًا يجب مراجعة دليل المُصنّع الخاص بالضاغط للحصول على التوجيهات الدقيقة حول كمية ونوع الزيت المطلوب.






رمز الخطأ “CL” في غسالات LG

رمز الخطأ “CL” في غسالات LG يشير إلى وضع قفل الأطفال (Child Lock) . هذا الوضع يتم تفعيله عادة لمنع الأطفال من تشغيل الغسالة أو تغيير الإعدادات أثناء التشغيل. إذا ظهر هذا الرمز على شاشة الغسالة، فهذا يعني أن قفل الأطفال مفعل حاليًا.

كيفية إصلاح المشكلة وإلغاء قفل الأطفال:

  1. الخطوة الأولى: التحقق من الزر المسؤول عن قفل الأطفال
    • ابحث عن الزر الخاص بتفعيل وإلغاء قفل الأطفال. في معظم غسالات LG، يتم تفعيل هذا القفل عن طريق الضغط مع الاستمرار على زر “Option” أو “Settings” لمدة 3 ثوانٍ تقريبًا.
    • إذا لم يكن لديك زر واضح مكتوب عليه “Child Lock”، فقد يكون هناك رمز صغير على لوحة التحكم يشير إلى هذه الوظيفة.
  2. إلغاء قفل الأطفال:
    • اضغط مع الاستمرار على الزر المسؤول عن قفل الأطفال (عادةً ما يكون زر “Option” أو “Settings”) لمدة 3-5 ثوانٍ حتى يختفي رمز “CL” من الشاشة.
    • بعد ذلك، يجب أن تكون قادرًا على استخدام الغسالة بشكل طبيعي.
  3. إعادة تشغيل الغسالة:
    • إذا استمر ظهور الرمز حتى بعد محاولة إلغاء القفل، جرب إعادة تشغيل الغسالة. قم بإيقاف تشغيلها من مصدر الكهرباء لبضع دقائق ثم أعد تشغيلها.
  4. التحقق من دليل المستخدم:
    • إذا كنت غير متأكد من الزر أو الطريقة الصحيحة لإلغاء قفل الأطفال، يمكنك الرجوع إلى دليل المستخدم الخاص بغسالتك. يحتوي الدليل عادةً على تعليمات واضحة حول كيفية التعامل مع هذه الميزة.

إذا استمرت المشكلة:

إذا استمر ظهور رمز “CL” حتى بعد محاولة إلغاء القفل وإعادة التشغيل، فقد يكون هناك مشكلة في اللوحة الإلكترونية أو نظام التحكم بالغسالة. في هذه الحالة، يُفضل التواصل مع مركز خدمة عملاء LG للحصول على المساعدة الفنية.


نصائح إضافية:

  • تأكد دائمًا من عدم تفعيل قفل الأطفال عن طريق الخطأ عند استخدام الغسالة.
  • إذا كنت لا تحتاج إلى هذه الميزة، فمن الأفضل إبقائها غير مفعلة لتجنب أي ارتباك مستقبلي.

ملخص:
رمز “CL” يعني أن قفل الأطفال مفعل. لإصلاح المشكلة، اضغط مع الاستمرار على الزر المسؤول عن قفل الأطفال (عادةً زر “Option” أو “Settings”) لمدة 3-5 ثوانٍ لإلغاء القفل. إذا استمرت المشكلة، قد تحتاج إلى التواصل مع مركز الصيانة.
