خطوات صيانة اى دائرة الكترونية معطلة⚠️

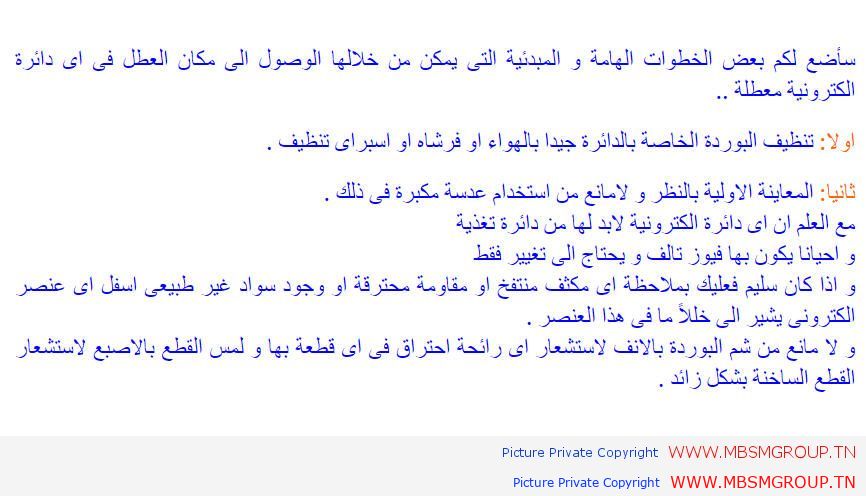

سأضع لكم بعض الخطوات الهامة و المبدئية التى يمكن من خلالها الوصول الى مكان العطل فى اى دائرة الكترونية معطلة ..

اولا: تنظيف البوردة الخاصة بالدائرة جيدا بالهواء او فرشاه او اسبراى تنظيف .

ثانيا: المعاينة الاولية بالنظر و لامانع من استخدام عدسة مكبرة فى ذلك .مع العلم ان اى دائرة الكترونية لابد لها من دائرة تغذية و احيانا يكون بها فيوز تالف و يحتاج الى تغيير فقط و اذا كان سليم فعليك بملاحظة اى مكثف منتفخ او مقاومة محترقة او وجود سواد غير طبيعى اسفل اى عنصر الكترونى يشير الى خللاً ما فى هذا العنصر .و لا مانع من شم البوردة بالانف لاستشعار اى رائحة احتراق فى اى قطعة بها و لمس القطع بالاصبع لاستشعار القطع الساخنة بشكل زائد .

ثالثا: معاينة ظهر البوردة بالعدسة المكبرة و معاينة الخطوط جيدا و اللحامات وملاحظة اى قطع او شرخ بسيط بها لان بعض الاعطال الخبيثة تكون نتيجة انفصال بعض العناصر من البوردة كما فى الصورة المرفقة .

رابعا: اذا لم تجد شىء ظاهر بالنظر فتبدأ بقياس دخول تغذية الباورمرحلة توحيد التيار و الدايودات و تتاكد بجهاز بالافوميتر ان البوردة داخلها جهد صحيح .

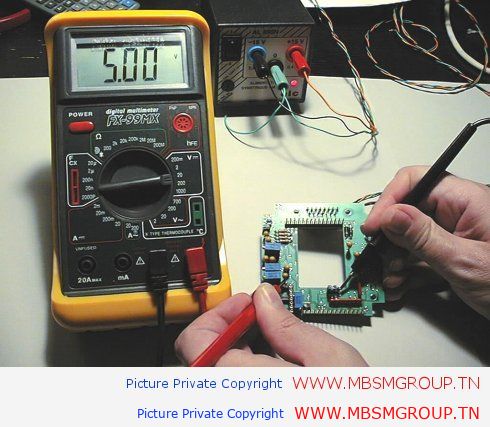

خامسا: اذا كانت مرحلة التغذية سليمة فتبدأ بقياس اشباه الموصلات مثل الترنزستورات و الايسيهات و الدايودات لانها اكثر القطع تأثرا فى البوردةو مبدأياً قياس الاى سى بالافوميتر بيكون بقياس اطراف التغذية له اولا اذا كان واصل لها باور او جهد ام لا .و التعرف على اطراف تغذية ال اى سى او الدائرة المتكاملة سهل عن طريق توصيل طرف الافوميتر السالب مع ارضى الدائرة ثم المرور على كل اطراف ال اى سى بطرف الافوميتر الموجب على ان يكون الافوميتر فى وضع قياس الجهد الثابتو تستطيع من خلاله التأكد من وصول جهد صحيح على الطرف المغذى لل اى سى او ممكن تحديد اطرافه بواسطة البحث عن رقمه و الداتا شيت الخاصة به من على الانترنت .

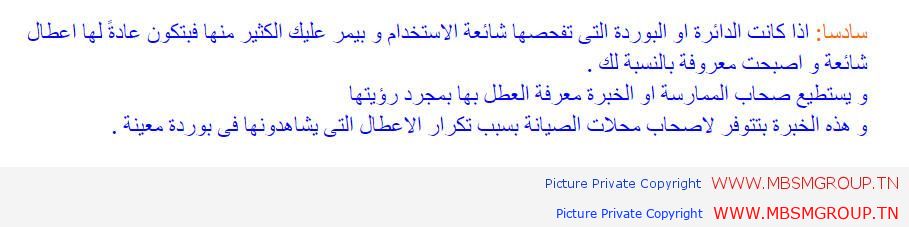

سادسا: اذا كانت الدائرة او البوردة التى تفحصها شائعة الاستخدام و بيمر عليك الكثير منها فبتكون عادةً لها اعطال شائعة و اصبحت معروفة بالنسبة لك .و يستطيع صحاب الممارسة او الخبرة معرفة العطل بها بمجرد رؤيتهاو هذه الخبرة بتتوفر لاصحاب محلات الصيانة بسبب تكرار الاعطال التى يشاهدونها فى بوردة معينة .من لديه اضافات مفيدة من الاعضاء ذو الخبرة فى الاعطال فليضعها كى يستفيد الاخريين ..
